刘永青的回答：

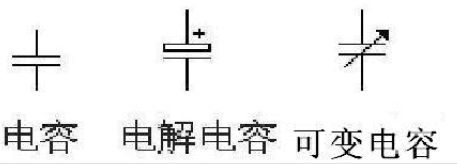

电解电容器的符号如下：

【电解电容器的构造】电解电容器的内部有储存电荷的电解质材料，分正、负极性，类似于电池，不可接反。正极为粘有氧化膜的金属基板，负极通过金属极板与电解质(固体和非固体)相连接。

【电解电容器的用途】 1、隔直流：作用是阻止直流通过而让交流通过。 2、旁路(去耦)：为交流电路中某些并联的元件提供低阻抗通路。 3、耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路 4、滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。 5、温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。 6、计时：电容器与电阻器配合使用，确定电路的时间常数，时间常数t=RC。 7、调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。 8、整流：在预定的时间开或者关半闭导体开关元件。 9、储能：储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等。
