CAD裁剪范围外对象的方法和技巧

如果我们想对AutoCAD绘图中将某一个范围外的对象做裁剪操作，应该采用哪些方法和技巧呢?

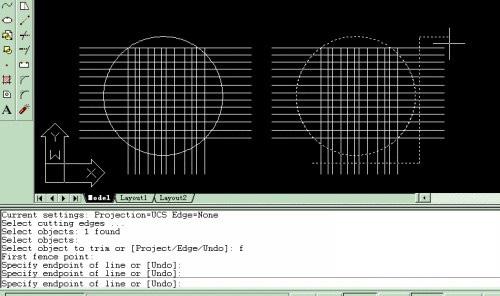

如图所示，要对右图部分圆外的直线进行裁剪，普通办法是选择裁剪边界后，再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法。

1.按常规执行裁剪命令，选择裁剪边界，回车确认。

2.在提示选择要裁剪的线段元素时输入“f”(即fence)，回车确认。

3.在提示：First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可。

注意：1.橡皮筋直线无需闭合;

2.橡皮筋直线与要裁剪线段重复相交时，则剪去以后一次的部分，这点很重要。

附其他方法：

在2006/2007版本中里不用再按 f 了，直接就可以全选你不要的线。

Autocad完全安装后的express菜单里面有一个extend trim工具，很好用，大家可以试一下。
