陈伶俐:技嘉主板电源线接法图解

2020-8-11 15:01| 发布者: admin| 查看: 96| 评论: 0

摘要: 石猛的回答: 1、机箱前置接口一览。POWER?SW=开机键,POWER?LED=开机指示灯(注意正负极),RESET?SW=重启键,H.D.D?LED=磁盘指示灯(注意正负极),HD?AUDIO=音频接口,USB=USB接口。 2、USB3.0接口,防呆设计, ...

石猛的回答:

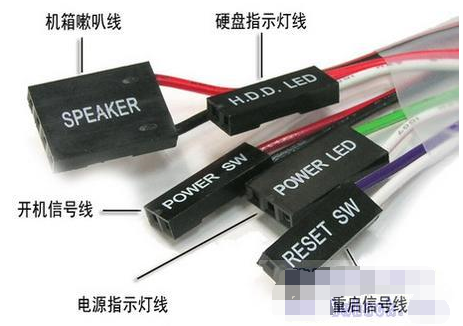

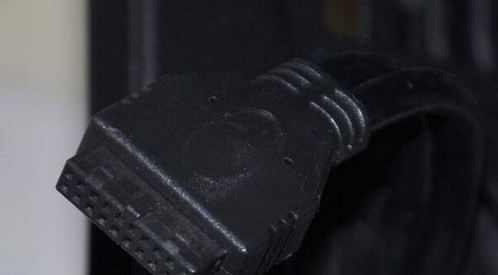

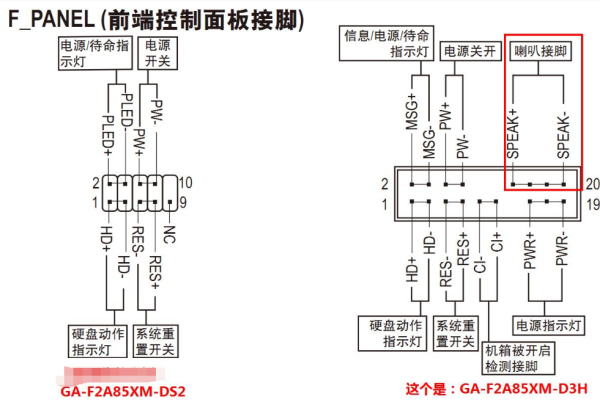

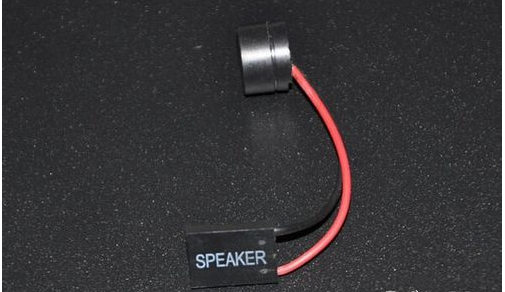

1、机箱前置接口一览。POWER?SW=开机键,POWER?LED=开机指示灯(注意正负极),RESET?SW=重启键,H.D.D?LED=磁盘指示灯(注意正负极),HD?AUDIO=音频接口,USB=USB接口。 2、USB3.0接口,防呆设计,照着插进去就行。 3、SPERKER=蜂鸣器。 4、找到主板上的对应接口。照着插上去就行! PW=POWER?SW(不区分正负极);RES=RESET?SW(不区分正负极);PWR?LED=POWER?LED(区分正负极,按照主板和机箱都标示,对照着接);HD=H.D.D?LED,(区分正负极,按照主板和机箱都标示,对照着接);SPEAK=SPERKER(区分正负极,按照主板和机箱都标示,对照着接);USB3.0接口,防呆设计,照着插进去就行。 5、USB2.0有防呆作用,上排是5针,下排是4针,对照着接上去。 6、大功告成。 扩展资料 1、缺针旁边插电源。 2、电源对面插复位。 3、电源旁边插电源灯,负极靠近电源跳线。 4、复位旁边插硬盘灯,负极靠近复位跳线。

周顺的回答:

1、机箱前置接口一览。POWER?SW=开机键,POWER?LED=开机指示灯(注意正负极),RESET?SW=重启键,H.D.D?LED=磁盘指示灯(注意正负极),HD?AUDIO=音频接口,USB=USB接口。 2、USB3.0接口,防呆设计,照着插进去就行。 3、SPERKER=蜂鸣器。 4、找到主板上的对应接口。照着插上去就行! PW=POWER?SW(不区分正负极);RES=RESET?SW(不区分正负极);PWR?LED=POWER?LED(区分正负极,按照主板和机箱都标示,对照着接);HD=H.D.D?LED,(区分正负极,按照主板和机箱都标示,对照着接);SPEAK=SPERKER(区分正负极,按照主板和机箱都标示,对照着接);USB3.0接口,防呆设计,照着插进去就行。 5、USB2.0有防呆作用,上排是5针,下排是4针,对照着接上去。 6、大功告成。 扩展资料 1、缺针旁边插电源。 2、电源对面插复位。 3、电源旁边插电源灯,负极靠近电源跳线。 4、复位旁边插硬盘灯,负极靠近复位跳线。

多年以后.的回答:

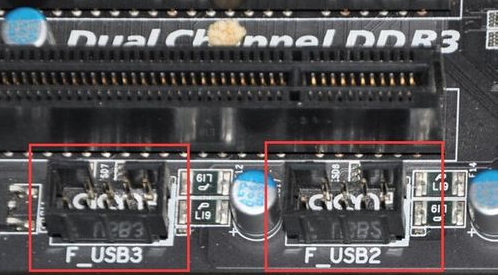

usb线是很好插的,只有一种接口 主板上都是有提示的,usb1,usb2 重启,电源,硬盘灯 插线的下面有提示的,按照字母对应着位置插就行了 hdd led,硬盘灯 restar,重启 powerswitch,电源 powerled,电源灯 spaker(这个无视,主板上自带了)

乐佳思的回答:

原发布者:hmb8008 主板电源线接法图解一、认识主板供电接口图解安装详细过程在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供供电的插槽(如下图)目前主板供电的接口主要有24针与20针两种,在中高端的主板上,一般都采用24PIN的主板供电接口设计,低端的产品一般为20PIN不论采用24PIN和20PIN,其插法都是一样的主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口?为主板供电的接口采用了防呆式的设计,只有按正确的方法才能够插入通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计,这样设计的好处一是为防止用户windowsxp电源管理反插,另一方面也可以使两个接口更加牢固的安装在一起二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压,目前主板上均提供一个给CPU单独供电的接口(有4针、6针和8针三种),如下图:主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流,目前大部分的硬盘都采用了串口设计,由于SATA的数据线设计更加合理,给我们的安装提供了更多的方便接下来认识一下主板上的SATA接口

陈佑铭的回答:

首先找到机箱上的连接线, 然后对应主板F-PANEL接口上面针脚的标注,插入对应的连接线即可。
