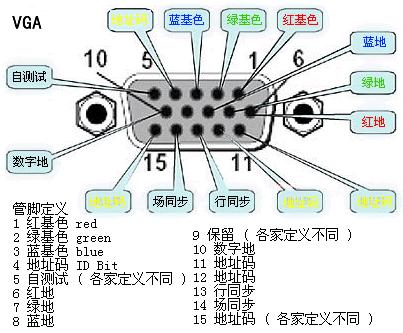

傻唧唧的回答：标准15针VGA接口定义 1 RED .Red Video (75 ohm, 0.7 V p-p)（红基色信号） 2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿基色信号） 3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝基色信号） 4 ID2. Monitor ID Bit 2（显示器标识位2，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口） 5 GND. Ground（地） 6 RGND. Red Ground（红色地） 7 GGND. Green Ground（绿色地） 8 BGND. Blue Ground（蓝色地） 9 KEY-Key. (No pin)（空，无引脚） 10 SGND. Sync Ground（同步数字地） 11 ID0 . Monitor ID Bit 0（显示器标识位0，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口） 12 ID1or SDA . Monitor ID Bit 1（显示器标识位1，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口） 13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步） 14 VSYNC. Vertical Sync（场同步） 15 ID3or SCL. Monitor ID Bit 3（显示器标识位3，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口）

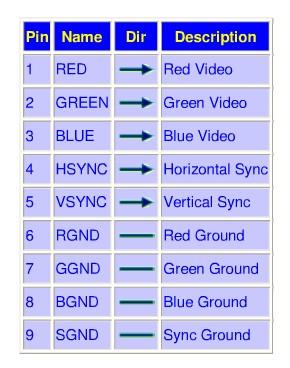

9针VGA 卡端的接口为 9 针母插座：
显示器连线端的接口为 9 针公插头：
引脚定义:
王佳琪的回答：加QQ 540976754 我有cad的接线图 某某杨的回答：15个脚针…说来话长、自己琢磨吧 |
