陆佳丽：材料SKD11和材料Cr12MoV的区别是什么，怎样辨别

丽辉的回答：

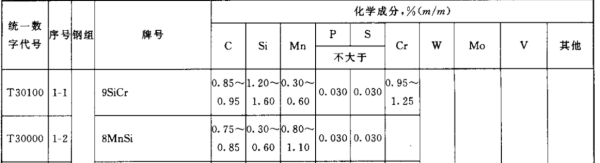

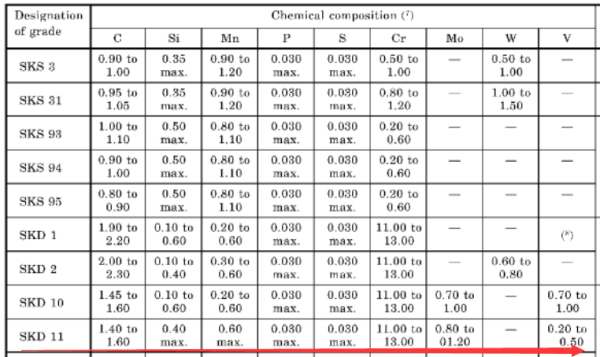

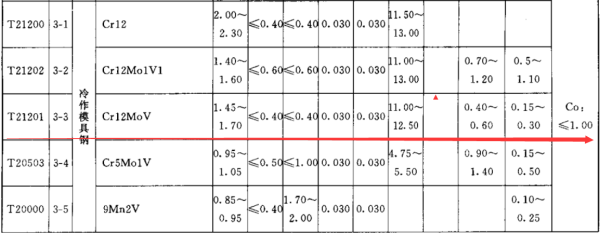

SKD11属于日标高碳高铬型冷复作模具钢，执行标准：JIS G4404-2006 SKD11具有良好的韧性与抗高温疲劳性能能承受温度聚变，适宜在高温下长期工作具有良好的切削性能和抛光性能，适用于冲载模及压印模各种剪刀、镶嵌刀片、木工刀片螺纹轧制模和耐磨滑块冷镦模具，热固树脂成型模，高级量规等深拉成型、冷挤压模具。 SKD11化学成分如下图： Cr12MoV属于国标冷作模具钢，执行标准：GB/T 1299-2014 Cr12MoV钢的淬透性、淬火回火的硬度、耐磨性、强度均比Cr12高。用于制造截面较大、形状复杂、工作条件繁重下的各种冷冲模具和工具，如冲孔凹模、切边模、滚边模、钢板 深拉伸模、圆锯、标准工具和量规、螺纹滚模等。 Cr12MoV化学成分如下图：

吕欣欣的回答：

材料SKD11和材料Cr12MoV的区别是什么 Cr12MoV和SKD11都是，高碳高铬型冷作模具钢，硬度很容易做到HRC58-60，具有很好的耐磨性。但由于高碳高铬型模具钢，容易形成碳化物聚集，造成局部抗冲击韧性差的共性。Cr12MoV和SKD11的含碳量和合金成分不同，成就的性能各有不同。 Cr12MoV和SKD11的区别主要有4方面： 1）抗崩裂性能不同。因为Cr12MoV的耐磨合金比SKD11低，容易形成碳化物聚集，所以，SKD11的抗崩裂性能好于Cr12MoV。 2）模具寿命不同。由于耐磨合金含量不同，SKD11耐磨性是Cr12MoV的2-3倍。 3）品质稳定性不同。SKD11的炼钢提纯工艺好于Cr12MoV，Cr12MoV的不良率更高。 4）价格不同。SKD11比Cr12MoV贵。

金梅央的回答：

SKD11是日标牌号，对应我国的Cr12MoV，差别很小，很难辨别。只有通过化学成分仔细分析才能区别。其中Mo钼含量差异较明显。 SKD11化学成分： C碳 1.40-1.60 Si硅 ≤0.40 Mn锰 ≤0.60 P磷≤0.030 S硫≤0.030 Cr铬 11.0-13.0 Mo钼 0.80-1.20 Ni镍≤0.50 V钒 0.20-0.50 Cu铜≤0.25 Cr12MoV化学成份： 碳 C ：1.45～1.70 硅 Si：≤0.40 锰 Mn：≤0.40 硫 S ：≤0.030 磷 P ：≤0.030 铬 Cr：11.00～12.50 镍 Ni：≤0.25 铜 Cu：≤0.30 钒 V ：0.15～0.30 钼 Mo：0.40～0.60

李亦凡的回答：

Cr12MoV和SKD11都是冷作模具钢，硬度都能达到HRC58-60，具有良好的耐磨性能。 Cr12MoV和SKD11的区别主要有4个方面： SKD11模具钢 1.抗崩裂性能不同。因为Cr12MoV的耐磨合金比SKD11低，容易形成碳化物聚集，所以，SKD11的抗崩裂性能好于Cr12MoV。 2.模具寿命不同。由于耐磨合金含量不同，SKD11耐磨性是Cr12MoV的2-3倍。 3.品质稳定性不同。SKD11的炼钢提纯工艺好于Cr12MoV，Cr12MoV的不良率更高。 4.SKD11模具钢比Cr12MoV价格高。 Cr12MoV模具钢

陈伟兰的回答：

现实使用中cr12mov淬火最佳硬度要根据，cr12mov模具钢质量等级和使用场景决定。主要分为如下3种：非标cr12mov淬火最佳硬度；废钢翻新cr12mov淬火最佳硬度；国标cr12mov淬火最佳硬度。 一、国标cr12mov淬火最佳硬度是多少？ cr12mov淬火一般都采用真空热处理，Cr12MoV淬火最佳硬度是HRC58°左右。cr12mov淬火后变形量小，达到微变形；开裂风险小，基本消除开裂；耐磨性大大改善。 二、非标cr12mov淬火最佳硬度和特性 非标cr12mov合金成分不足，模具钢质量差，经常遇到模具开裂、沙孔、无法线切割加工、钻孔攻牙困难的不良现象。做成模具很容易塌陷和崩角，模具寿命短。非标cr12mov淬火最佳硬度HRC50-55°。非标cr12mov模具钢虽然不良频繁出现，由于价格低廉，在单冲模具上经常使用。 三、废钢翻新劣质国标cr12mov淬火最佳硬度和特性 废钢翻新cr12mov模具钢是为了降低炼钢成本，采用报废模具或废铁块代替铁矿石合金炼钢。废钢翻新cr12mov模具钢有害杂质多，做成的模具耐磨性差，模具容易塌陷和崩角。经常遇到模具开裂、沙孔、无法线切割加工、钻孔攻牙困难的不良现象。就是这种劣质模具钢，却被移花接木成国标cr12mov模具钢。废钢翻新cr12mov淬火最佳硬度HRC55-58°。 四、国标cr12mov淬火最佳硬度和特性 国标cr12mov淬火最佳硬度和特性介绍。国标cr12mov模具钢是采用铁矿石炼钢，炉外精炼，真空脱气等先进炼钢工艺，一般由大型炼钢厂出品的优质cr12mov模具钢。国标cr12mov硬度和性能稳定，誉辉cr12mov模具钢适合制造长寿命高速冲压的连续五金冲压模具，国标cr12mov淬火最佳硬度HRC58-60°。
