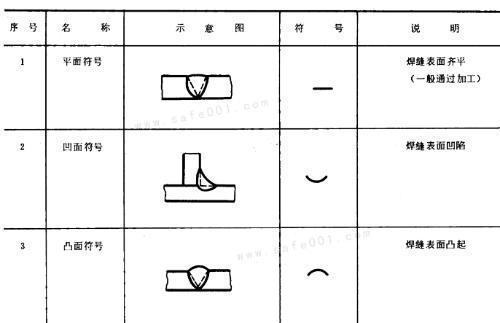

谭建明的回答：原发布者:hfchying CACBW-4-92焊接符号在图样上的标注及绘制GB/T324-1988焊缝符号表示法GB/T12212-1990技术制图焊接符号的尺寸、比例及简化表示法?完整的焊缝表示包括两部分：1.焊缝符号-GB/T3242.焊缝在视图及剖视图、断面图中的表示（图示法）-GB/T12212CACBW-4规定了上述两部分的内容。当图样中采用图示法绘出焊缝时，应同时标注焊缝符号。完整的焊缝符号表示方法包括：基本符号与指引线(含基准线）组成，必要时还可以加上辅助符号、补充符号、焊缝尺寸。2.1.1指引线一般由带有箭头的指引线（简称箭头线）和两条基准线，（一条为实线，另一条为虚线）两部分组成。2.1.2基准线的虚线可以画在基准线的实线之下或之上，基准线一般应与图样的底边平行，在特殊条件下变可与底边相垂直。2.1.3基本符号相对基准线的位置2.1.3.1如果焊缝在箭头侧（即可见焊缝），则基本符号标在基准线的实线侧。2.1.3基本符号相对基准线的位置2.1.3.2如果焊缝在非箭头侧（即不可见焊缝），则基本符号标在基准线的虚线侧。2.1.3基本符号相对基准线的位置2.1.3.3标注对称焊缝及双面焊缝时，可不加虚线；2.1.3基本符号相对基准线的位置2.1.3.4在不致引起误解的情况下，只存在可见焊缝时可省略虚线基准线。基本符号是表示焊缝横截面形状的符号。下面我介绍一下我企业经常会用到的焊缝符号，没有介绍的，按GB/T324。1.V形焊缝一般用于对接焊缝。 陈玉聪的回答：焊缝这样画：

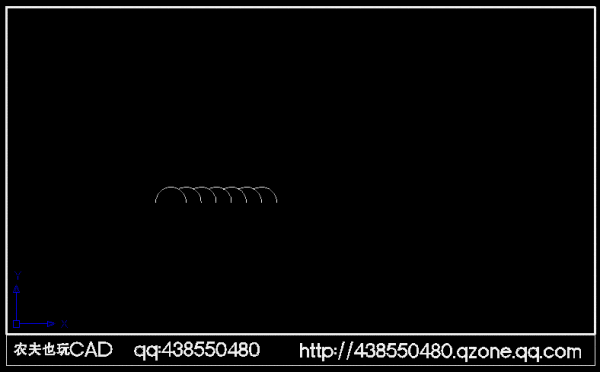

Amaris的回答：
具体的东西 在百度里面搜一下 焊缝的表示符号 有详细的东西 |
标注这样标：
