舒晓的回答：混凝土的养护时间应符合下列规定：
1、采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥配制的混凝土，不应少于7d；采用其他品种水泥时，养护时间应根据水泥性能确定。
2、采用缓凝型外加剂、大掺量矿物掺合料配制的混凝土，不应少于14d。
3、抗渗混凝土、强度等级C60?及以上的混凝土，不应少于14d。
4、后浇带混凝土的养护时间不应少于14d。
5、地下室底层墙、柱和上部结构首层墙、柱宜适当增加养护时间。
6、基础大体积混凝土养护时间应根据施工方案确定。
彭健的回答：建筑工程混凝土养护条件如下：

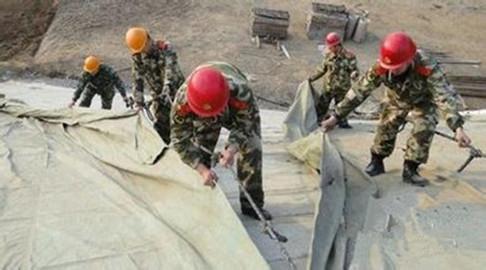

在自然气温条件下（高于＋5℃），对于一般塑性混凝土应在浇筑后10~12h内（炎夏时可缩短至2~3h），对高强混凝土应在浇筑后1~2h内，即用麻袋、草帘、锯末或砂进行覆盖，并及时浇水养护，以保持混凝土具有足够润湿状态。

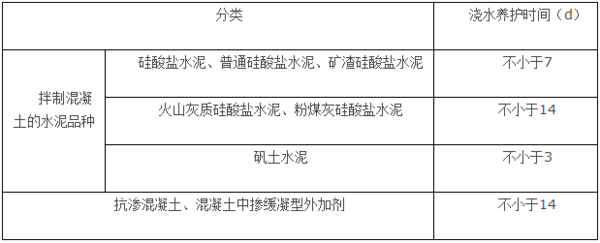

混凝土浇水养护日期可参照表如下：
?????
王梓的回答：一、混凝土浇筑后应及时进行保湿养护，保湿养护可采用洒水、覆盖、喷涂养护剂等方式。选择养护方式应考虑现场条件、环境温湿度、构件特点、技术要求、施工操作等因素。
二、混凝土的养护时间应符合下列规定：
1、采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥配制的混凝土，不应少于7d；采用其他品种水泥时，养护时间应根据水泥性能确定。
2、采用缓凝型外加剂、大掺量矿物掺合料配制的混凝土，不应少于14d。
3、抗渗混凝土、强度等级C60?及以上的混凝土，不应少于14d。
4、后浇带混凝土的养护时间不应少于14d。
5、地下室底层墙、柱和上部结构首层墙、柱宜适当增加养护时间。
6、基础大体积混凝土养护时间应根据施工方案确定。
三、洒水养护应符合下列规定：
1、洒水养护宜在混凝土裸露表面覆盖麻袋或草帘后进行，也可采用直接洒水、蓄水等养护方式；洒水养护应保证混凝土处于湿润状态；
2、洒水养护用水应符合本规范第7、2、8?条的规定。
3、当日最低温度低于5℃时，不应采用洒水养护。
四、覆盖养护应符合下列规定：

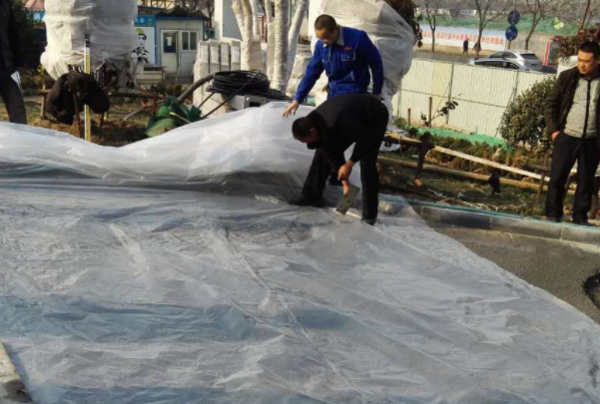

1、覆盖养护宜在混凝土裸露表面覆盖塑料薄膜、塑料薄膜加麻袋、塑料薄膜加草帘进行；
2、塑料薄膜应紧贴混凝土裸露表面，塑料薄膜内应保持有凝结水；
3、覆盖物应严密，覆盖物的层数应按施工方案确定。
五、喷涂养护剂养护应符合下列规定：
1、应在混凝土裸露表面喷涂覆盖致密的养护剂进行养护。
2、养护剂应均匀喷涂在结构构件表面，不得漏喷；养护剂应具有可靠的保湿效果，保湿效果可通过试验检验。
3、养护剂使用方法应符合产品说明书的有关要求。
六、基础大体积混凝土裸露表面应采用覆盖养护方式；当混凝土表面以内40mm～80mm?位置的温度与环境温度的差值小于25℃时，可结束覆盖养护。覆盖养护结束但尚未到达养护时间要求时，可采用洒水养护方式直至养护结束。
姚宇轩的回答：混凝土的养护的基本要求： 混凝土浇筑后，水泥在水化作用下逐渐硬化，而水化作用则需要适当的温度和湿度下，为了保证混凝土有适宜的硬化条件，确保其强度不断增长，必须对混凝土进行养护。 砼的养护目的：1、使水泥充分水化，保证砼的前期硬化； 2、防止砼成型后暴晒、风吹、寒冷等条件而出现的不正常收缩、裂缝等破坏现象。 苏缘的回答：混凝土的养护标准要求为：温度为20±2°C；湿度不低于95%。
混凝土的养护的目的在于创造适当的温湿度条件，保证或加速混凝土的正常硬化。不同的养护方法对混凝土性能有不同影响。常用的养护方法有自然养护、蒸汽养护、干湿热养护、蒸压养护、电热养护、红外线养护和太阳能养护等。
养护经历的时间称养护周期。为了便于比较，规定测定混凝土性能的试件必须在标准条件下进行养护。中国采用的标准养护条件是：温度为20±2°C；湿度不低于95%。
|
扩展资料：
混凝土功能作用：
一、和易性
混凝土拌合物最重要的性能。它综合表示拌合物的稠度、流动性、可塑性、抗分层离析泌水的性能及易抹面性等。测定和表示拌合物和易性的方法和指标很多，中国主要采用截锥坍落筒测定的坍落度（毫米）及用维勃仪测定的维勃时间（秒），作为稠度的主要指标。
二、强度
1、混凝土硬化后的最重要的力学性能，是指混凝土抵抗压、拉、弯、剪等应力的能力。水灰比、水泥品种和用量、集料的品种和用量以及搅拌、成型、养护，都直接影响混凝土的强度。
2、混凝土按标准抗压强度（以边长为150mm的立方体为标准试件，在标准养护条件下养护28天，按照标准试验方法测得的具有95%保证率的立方体抗压强度）划分的强度等级。
3、称为标号，分为C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80、C85、C90、C95、C100共19个等级。混凝土的抗拉强度仅为其抗压强度的1/10～1/20。提高混凝土抗拉、抗压强度的比值是混凝土改性的重要方面。
参考资料来源：搜狗百科-混凝土
注：
1．如平均气温低于55℃时，不得浇水。
2．采用其他品种水泥时，混凝土的养护应根据水泥技术性能确定。
混凝土在养护过程中，如发现遮盖不好，浇水不足，以致表面泛白或出现干缩细小裂缝时，要立即仔细加以遮盖，加强养护工作，充分浇水，并延长浇水日期，加以补救。
在已浇筑的混凝土强度达到1.2N/mm2以后，始准在其上来往行人和安装模板及支架等。荷重超过时应通过计算，并采取相宜的措施。
扩展资料：
混凝土养护注意事项
1、对已成型的混凝土，应在浇筑完毕后进行覆盖和浇水(当日平均气温低于5°时，不得浇水）。
2、砼浇水养护时间如下：采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的砼，其养护时间不得少于7d；对掺有缓凝型外加剂或有抗渗性要求的混凝土，其养护时间不得少于14?d；矾土水泥砼不得少于3d。
3、大面积结构(如地坪、楼屋面板等)可采用蓄水养护。贮水池一类工程可在拆除内模、砼达到一定强度后注水养护。一些地下结构或基础，可在其表面涂刷沥青乳液或用土回填以取代洒水养护。
参考资料来源：搜狗百科-混凝土结构工程施工质量验收规范_
扩展资料：
混凝土具有原料丰富，价格低廉，生产工艺简单的特点，因而使其用量越来越大。同时混凝土还具有抗压强度高，耐久性好，强度等级范围宽等特点。
这些特点使其使用范围十分广泛，不仅在各种土木工程中使用，就是造船业，机械工业，海洋的开发，地热工程等，混凝土也是重要的材料。
混凝土的功能作用：
1、和易性
混凝土拌合物最重要的性能。它综合表示拌合物的稠度、流动性、可塑性、抗分层离析泌水的性能及易抹面性等。测定和表示拌合物和易性的方法和指标很多，中国主要采用截锥坍落筒测定的坍落度（毫米）及用维勃仪测定的维勃时间（秒），作为稠度的主要指标。
2、强度
混凝土硬化后的最重要的力学性能，是指混凝土抵抗压、拉、弯、剪等应力的能力。水灰比、水泥品种和用量、集料的品种和用量以及搅拌、成型、养护，都直接影响混凝土的强度。
混凝土按标准抗压强度（以边长为150mm的立方体为标准试件，在标准养护条件下养护28天，按照标准试验方法测得的具有95%保证率的立方体抗压强度）划分的强度等级。提高混凝土抗拉、抗压强度的比值是混凝土改性的重要方面。
3、变形
混凝土在荷载或温湿度作用下会产生变形，主要包括弹性变形、塑性变形、收缩和温度变形等。混凝土在短期荷载作用下的弹性变形主要用弹性模量表示。
在长期荷载作用下，应力不变，应变持续增加的现象为徐变，应变不变，应力持续减少的现象为松弛。由于水泥水化、水泥石的碳化和失水等原因产生的体积变形，称为收缩。
4、耐久性
在一般情况下，混凝土具有良好的耐久性。但在寒冷地区，特别是在水位变化的工程部位以及在饱水状态下受到频繁的冻融交替作用时，混凝土易于损坏。
为此对混凝土要有一定的抗冻性要求。用于不透水的工程时，要求混凝土具有良好的抗渗性和耐蚀性。抗渗性 、抗冻性 、抗侵蚀性 为混凝土耐久性。
参考资料来源：搜狗百科—混凝土
