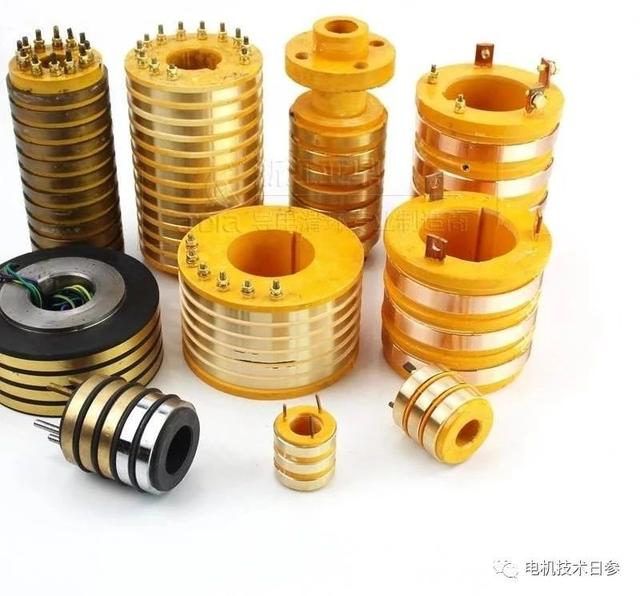

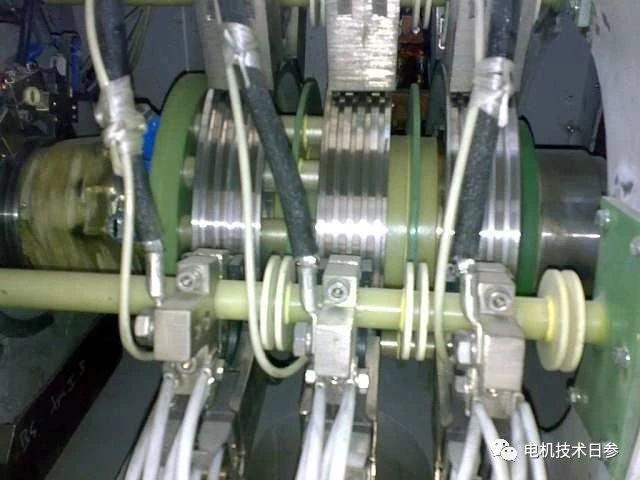

电刷是电机中比较常见的一种零部件，使用最多的是绕线转子电机，但对于电刷本身的了解我们不一定很清楚，在使用过程中也会出现一些不太适宜的问题甚至是故障。 因电刷材质不符合要求导致导电环严重磨损，随着磨损程度的加重，出现导电环冒火烧毁的案例也比比皆是，因而合理选用电刷、规范使用电刷是确保该环节不出问题的基本原则。Ms.参今天简单谈谈电刷的性能，并对使用中的注意事项进行简单归纳。
“刷”这一名称是在实用电工学开始时出现的，电刷的雏型是真正的刷或毛刷，它们是由一束铜导线构成的，而该束铜导线的自由端轻轻擦过整流子或滑环。这名称现在就不很适宜了，但它作为国际惯用语，电刷这一名称包括所有形式的刷，不仅表示由碳制成的刷，而且也表示大致都含有金属的其他刷。
电刷分类 根据所用材料和制造情况，将电刷分为4类： ● 硬碳电刷：用不定形碳，特别是碳精，碳黑，石油焦碳，焦油焦碳，以及以它为基所制成的电化石墨作原料。 ● 天然碳石墨电刷：它几乎全部都是由天然菱铁矿石墨制成的，这种天然菱铁矿石墨主要产于锡兰和马达加斯加。 ● 金属石墨电刷：由高百分率（达80%）金属粉末（主要是铜粉）与贵重的菱铁矿石墨混合制成。 ● 电化石墨电刷：碳实际上和硬炭一样生产，但还需要有电化石墨过程，以致使其性能有重要改变，即视为特殊电刷种类。 电刷性能变化及使用注意事项 所有4类都可制成不同的质量，例如在研磨过程中配制不同粒度的原料或者附加用金砂研磨，抛光，蒸发，抑或其他为获得所希望效果的混合物都对质量有很大影响。 各组电刷和各种质量电刷在导电性、比重和硬度、抗断强度、摩擦系数、伏安特性以及在物理上不可能控制的或部分可能控制的性能是不同的。 在所有情况下，粘合剂是原料的重要因素，这种粘合剂往往是在煤气生产时沉积出的沥青。粘合剂用来成形粘合粉状细粒原料，使之可以被压成板或其他形状。 在密封情况下约以1300℃退火——即到金属碳的烧结极限以后，在粘合剂的挥发部分消去几天后，材料得到所希望的强度和确定的形状。 电化石墨电刷应在约2000℃的电炉中进行第二次加热，这时热过的碳本身变成导电体。
应该注意：电刷具有负温度系数，即导电率随温度而升高。在一台电机上必须只应同导电率的电刷，否则某个热电刷可能接受更大的电流，因此将更热，这对电流分布产生很大干扰。 |
