老笔记本电脑戴尔1440,出厂日期2009年11月份。家用全能学生本。开机按钮上的数据线没了，找条胶布代替。图上的红点和红箭头是用塑料做的。方便找到要拆的螺丝。

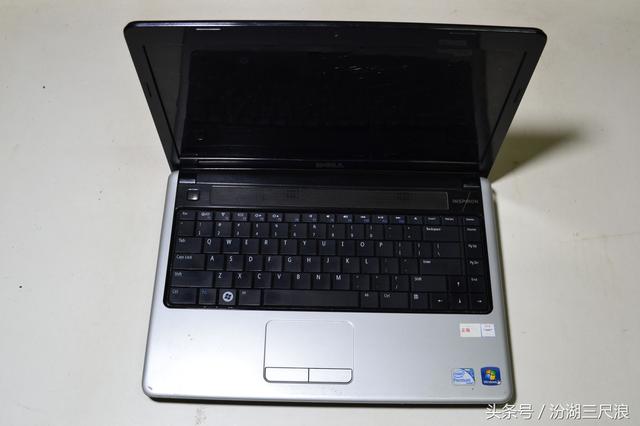

笔记本正面图。

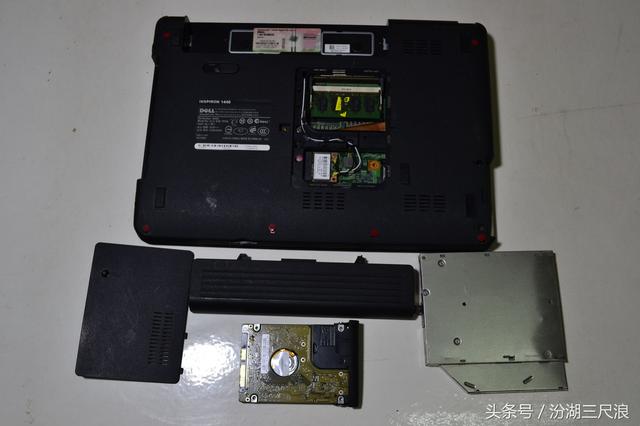

拆下电池，硬盘，内存盖，光驱。再把红点下的7个螺丝拆掉。

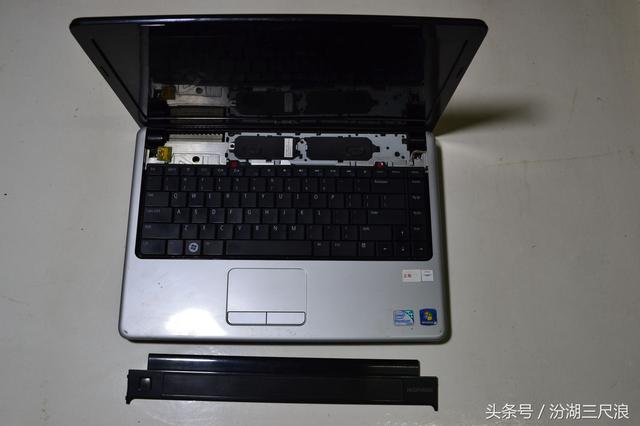

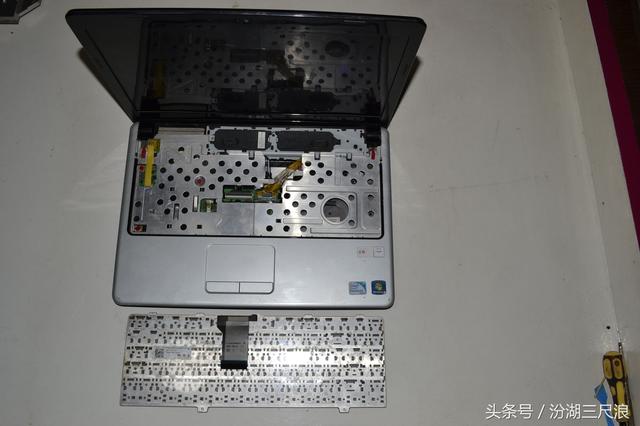

把笔记本翻转打开，把开机板用撬片撬下来。再拆掉红点下的键盘螺丝。把键盘拆掉。

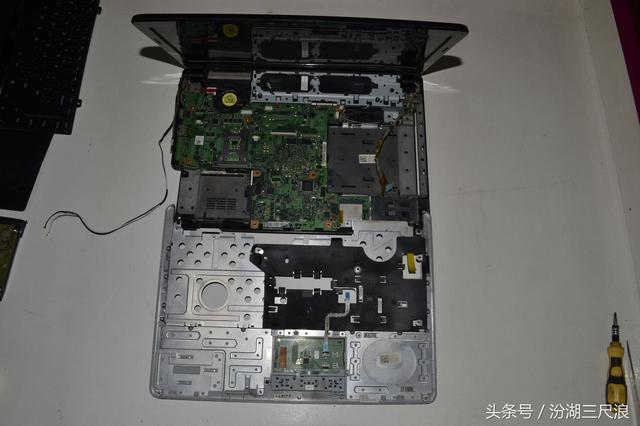

再拆红点下的C壳固定螺丝，有个螺丝在视频线下，拆掉开机板数据线和触摸板数据线。
把无线天线和视频线拆开就可以把C壳拆下了，再把主板上的螺丝、USB线、喇叭线、摄像头线拆掉。

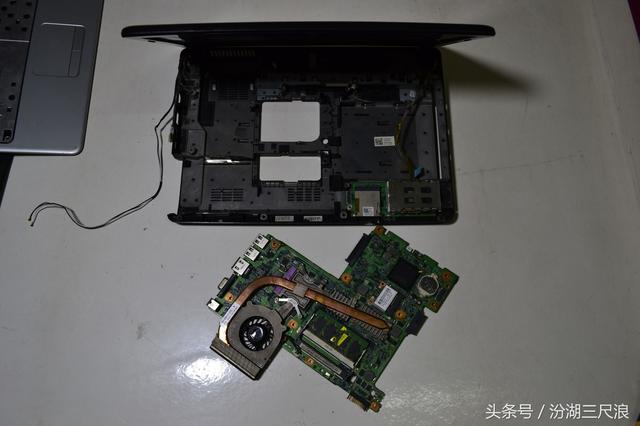

主板拆下了。再把SD卡插槽上的一块塑料板按下就可以拔出来了。

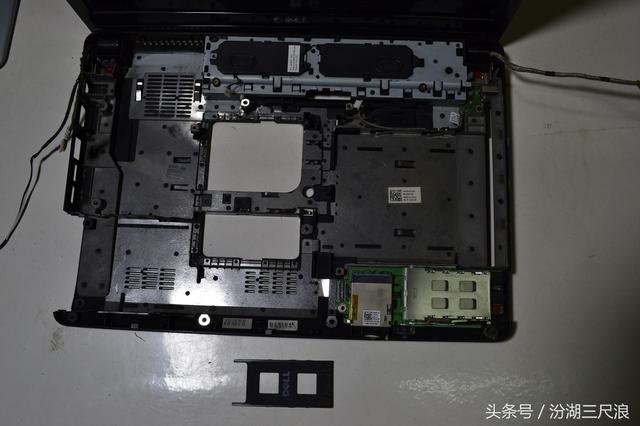

屏幕总成与D壳分离了。SD卡小板也拆下了。

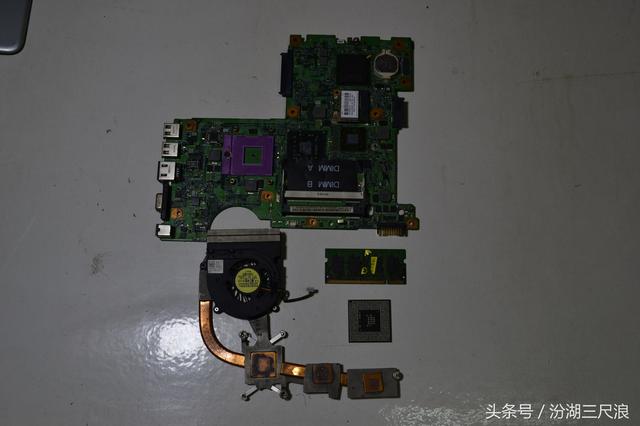

所有拆下的零件全家福。 |
