时间继电器的工作原理图分析，带你一分钟搞懂时间继电器

在电气控制中，需要使用时间原则去做控制，比如电动机的起动、制动等，往往要使用到时间继电器。

时间继电器是从得到输入信号，即线圈通电或断电开始，经过一定的延时后才输出信号的继电器，可以分为通电延时型和断电延时型。

通电延时型：是当接受输入信号后延迟一定时间，输出信号才发生变化；当输入信号消失后，输出瞬时复原。

断电延时型：是当接受输入信号时，瞬时产生相应的输出信号；当输入信号消失后，延迟一定的时间，输出信号才复原。

时间继电器在电气控制系统中是一个非常重要的元器件。从动作的原理来看，有电子式、机械式等。

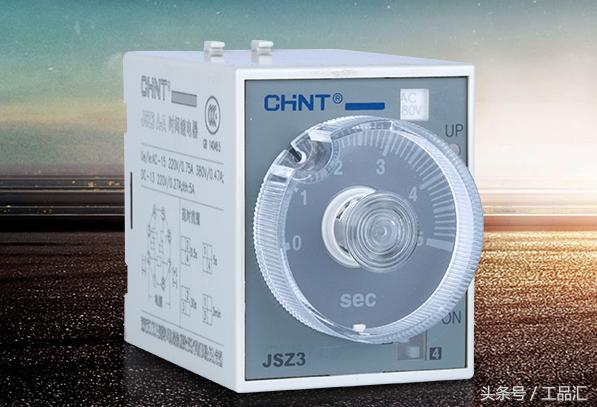

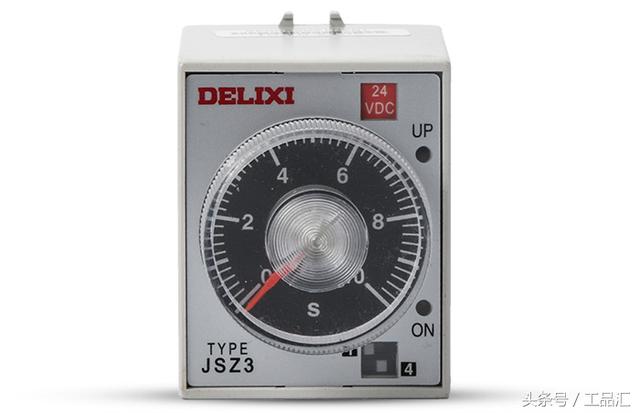

电子式的是采用电容充放电再配合电子元件的原理来实现延时动作，较为常用。

机械式的样式较多，有利用气囊、弹簧的气囊式。

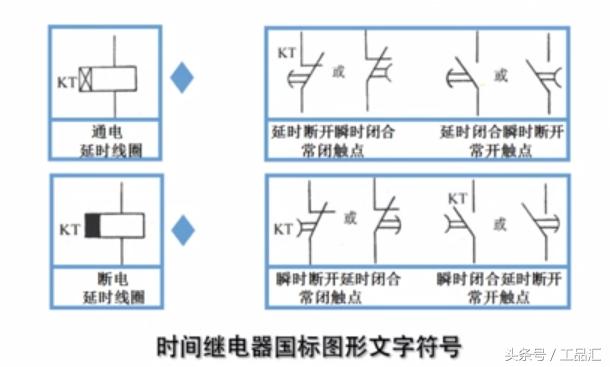

时间继电器的国标图形、文字符号如下图所示。注意分清通电延时与断电延时。时间继电器的触点符号较多，代表了不同的功能。

工作原理

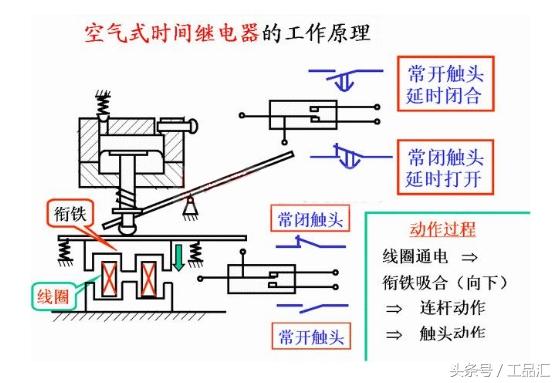

我们以空气式时间继电器为例，讲解一下其工作原理。

当线圈通电时，铁芯吸引使得衔铁和托板下移，瞬间动作触点接通或断开。活塞杆和杠杆由于受阻尼作用影响缓慢下降，一定时间后，活塞杆下降到一定的位置，便通过杠杆推动延时动作触点发生动作，处于断开状态，而动合触点闭合。继电器的延时时间便是线圈通电到延时触点完成动作的时间。当线圈断电时，继电器依靠弹簧的恢复作用复原。

选用

选用时间继电器，除了要注意电源的类型与电压的等级，还要注意以下几点：

1. 根绝控制系统的延时范围和精度选择时间继电器的类型和系列。在延时精度要求不高的场合，可选用价格低廉的空气阻尼式时间继电器；对精度要求高的场合，可选用电子式时间继电器。

2. 根据控制方式选择时间继电器的延时方式（通电延时或断电延时）。同时，还必须考虑对瞬时动作触点的影响。

3. 根据控制电路的工作电压选择空气阻尼式时间继电器吸引线圈的电压或电子时间继电器的工作电压。

4. 在使用空气阻尼式时间继电器时，应保持延时机构的清洁，防止因进气孔堵塞而失去延时作用。
