锅炉对流管束与水冷壁管的区别?

2020-7-18 16:38| 发布者: admin| 查看: 26| 评论: 0

摘要: Drar_迪丽热巴的回答 1、换热方式不同:在锅炉中直接受热产生饱和蒸汽的受热面称为蒸发受热面。包括水冷壁管和对流管束,水冷壁主要是通过辐射传热的方式,将炉膛的热量传递给管中的锅水,因而称为辐射受热面。对流 ...

Drar_迪丽热巴的回答

1、换热方式不同:在锅炉中直接受热产生饱和蒸汽的受热面称为蒸发受热面。包括水冷壁管和对流管束,水冷壁主要是通过辐射传热的方式,将炉膛的热量传递给管中的锅水,因而称为辐射受热面。对流蒸发管束主要是通过对流换热的方式,接收烟气传递的热量,因而称之为对流受热面。

2、所在位置不同:水冷壁布置在炉膛四周,对流管束布置在炉膛的中后部。

扩展资料

水冷壁管的主要作用如下:

(1)保护炉墙,减少炉膛内高温的烟气和炉渣对炉墙的浸蚀破坏作用。装设水冷壁后,锅炉炉墙内壁温度和炉膛的烟气温度都大大降低,有效地防止了炉墙和受热面结渣,同时还可减小炉墙厚度及减轻炉墙的重量。现代大型锅炉,采用炉墙与水冷壁管共同组成敷管式或管上炉墙,即利用水冷壁管悬吊的炉墙。

(2)炉膛内的高温火焰对水冷壁管的导热,主要是辐射传热。辐射传热强度与燃气绝对温度的四次方成正比。由于炉膛内的燃气温度很高,所以,水冷壁管在炉膛内吸收辐射传热很强烈,是锅炉的主要蒸发受热面。

对高压和超高压锅炉,在炉膛顶部常布置辐射过热器;对直流锅炉,一部分预热受热面(相当于省煤器)和过热受热面(相当于过热器)常布置在水冷壁中;而超临界直流锅炉,因为没有蒸发受热面,水冷壁则只用于加热给水和过热蒸汽。

六零河的回答

锅炉对流管束与水冷壁管的区别;

1、换热方式不同:在锅炉中直接受热产生饱和蒸汽的受热面称为蒸发受热面。包括水冷壁管和对流管束,水冷壁主要是通过辐射传热的方式,将炉膛的热量传递给管中的锅水,因而称为辐射受热面。对流蒸发管束主要是通过对流换热的方式,接收烟气传递的热量,因而称之为对流受热面。

2、所在位置不同:水冷壁布置在炉膛四周,对流管束布置在炉膛的中后部。

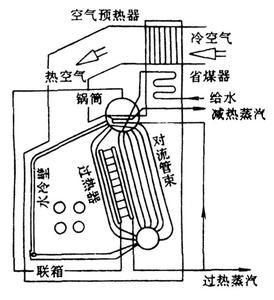

       下图是一船用锅炉的原理图,可以看到水冷壁和对流管束的布置情况。
