建筑中什么叫立面图、截面图、剖面图?有什么不同

2020-7-18 16:37| 发布者: admin| 查看: 10| 评论: 0

摘要: 群英斗将的回答 立面图就是把建筑的立面用水平投影的方式画出的图形,主要应表示的内容体现建筑造型的特点,要选择绘制代表性的立面。剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口,窗洞口,楼梯 ...

群英斗将的回答

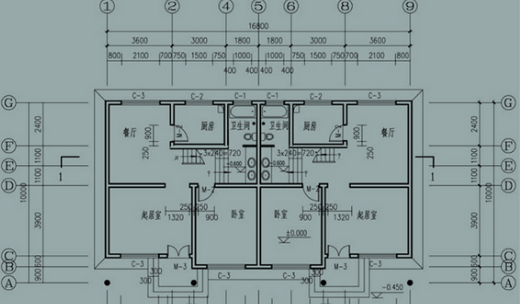

立面图就是把建筑的立面用水平投影的方式画出的图形,主要应表示的内容体现建筑造型的特点,要选择绘制代表性的立面。

剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口,窗洞口,楼梯等位置上将建筑物假想的垂直剖开,然后移去不需要的部分,再把剩余的部分按某一水平方向进行投影而绘制的图形,主要是反映建筑内部层高、层数不同、内外空间比较复杂的部位,这是立面和平面无法表达清楚的。

截面图就是截取某一面的详图。

扩展资料:

建筑图的类型:

它主要表现建筑的外貌形状,反映屋面、门窗、阳台、雨篷、台阶等的形式和位置,建筑垂直方向各部分高度,建筑的艺术造型效果和外部装饰做法等。根据建筑型体的复杂程度,建筑立面图的数量也有所不同。

一般分为正立面、背立面和侧立面,也可按建筑的朝向分为南立面、北立面、东立面、西立面,还可以 按轴线编号来命名立面图名称,这对平面形状复杂的建筑尤为适宜。在施工中,建筑立面图主要是作建筑外部装修的依据。

一套完整的建筑图纸,根据其专业内容或作用的不同,一般包括:

1、图纸日录;

2、设计总说明;

3、建筑施工图;

4、结构施工图。

参考资料来源:百度百科—建筑图纸

huntergy的回答

立面图就是把建筑的立面用水平投影的方式画出的图形,主要应表示的内容体现建筑造型的特点,要选择绘制代表性的立面。

剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口,窗洞口,楼梯等位置上将建筑物假想的垂直剖开,然后移去不需要的部分,再把剩余的部分按某一水平方向进行投影而绘制的图形,主要是反映建筑内部层高、层数不同、内外空间比较复杂的部位,这是立面和平面无法表达清楚的.

截面图就是截取某一面的详图!
立面图主要要表达清楚以下内容:
1.两端轴线编号,立面转折较复杂时可用展开立面表示,但应准确注明转角处的轴线编号;
2.立面外轮廓及主要结构和建筑构造部件的位置,如墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨篷、勒脚、门窗、洞口、门头、雨水管,以及其他装饰构件、线脚和粉刷分格线等,以及关键控制标高的标注等;外墙的留洞应注尺寸与标高或高度尺寸(宽X高X深及定位关系尺寸);
3.平、剖面未能表示出来的屋顶、檐口、女儿墙、窗台以及其他装饰构件、线脚等的标高或高度;
4.在平面图上表达不清的窗编号;
5.各部分装饰用料名称或代号,构造节点详图索引;
6.图纸名称、比例;
7.各个方向的立面应绘齐全,但差异小、左右对称的立面或部分不难推定的立面可简略;内部院落或看不到的局部立面,可在相关剖面图上表示,若剖面图未能表示完全时,则需单独绘出。

剖面图主要要表达清楚以下内容:
1.剖视位置应选在层高不同、层数不同、内外部空间比较复杂,具有代表性的部位;建筑空间局部不同处以及平面、立面均表达不清的部位,可绘制局部剖面。
2.墙、柱、轴线和轴线编号;
3.剖切到或可见的主要结构和建筑构造部件,如室外地面、底层地(楼)面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、天窗、挡风板、檐口、女儿墙、爬梯、门、窗、楼梯、台阶、坡道、散水、平台、雨篷、洞口及其他装修等可见的内容;
4.高度尺寸外部尺寸:门、窗、洞口高度、层间高度、室内外高差、女儿墙高度、总高度;内部尺寸:地坑(沟)深度、隔断、内窗、洞口、平台、等;
5.标高主要结构和建筑构造部件的标高,如地面、楼面(含地下室)、平台、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物、构筑物及其他屋面特殊构件等的标高,室外地面标高;
6.节点构造详图索引号;
7.图纸名称、比例。

yuli50187118的回答

简单的说:建筑上的立面图就是分别从四个面看过去的图象。
截面图???不知道
剖面就是在建筑适当位置竖直剖切,然后垂直剖切面所看到的。

商周965的回答

立面是从外部侧面来看,你说的截面应该叫断面,你的断面、剖面解释是很准确的
