消弧线圈的作用

2020-7-17 18:44| 发布者: admin| 查看: 4| 评论: 0

摘要: 匿名用户的回答: 消弧线圈是一种带铁芯的电感线圈。它接于变压器(或发电机)的中性点与大地之间,构成消弧线圈接地系统。正常运行时,消弧线圈中无电流通过。而当电网受到雷击或发生单相电弧性接地时,中性点电位 ...

匿名用户的回答:

消弧线圈是一种带铁芯的电感线圈。它接于变压器(或发电机)的中性点与大地之间,构成消弧线圈接地系统。正常运行时,消弧线圈中无电流通过。而当电网受到雷击或发生单相电弧性接地时,中性点电位将上升到相电压,这时流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消,使故障电流得到补偿,补偿后的残余电流变得很小,不足以维持电弧,从而自行熄灭。这样,就可使接地迅速消除而不致引起过电压。
单相接地电容电流的危害

  中性点不接地的高压电网中,单相接地电容电流的危害主要体现在以下四个方面:

弧光接地过电压的危害
  当电容电流一旦过大,接地点电弧不能自行熄灭。当出现间歇性电弧接地时,产生弧光接地过电压,这种过电压可达相电压的3~5倍或更高,它遍布于整个电网中,并且持续时间长,可达几个小时,它不仅击穿电网中的绝缘薄弱环节,而且对整个电网绝缘都有很大的危害。

造成接地点热破坏及接地网电压升高

  单相接地电容电流过大,使接地点热效应增大,对电缆等设备造成热破坏,该电流流入大地后由于接地电阻的原因,使整个接地网电压升高,危害人身安全。

交流杂散电流危害
  电容电流流入大地后,在大地中形成杂散电流,该电流可能产生火花,引燃瓦斯爆炸等,可能造成雷管先期放炮,并且腐蚀水管、气管等。

接地电弧引起瓦斯煤尘爆炸

消弧线圈的作用
  电网安装消弧线圈后,发生单相接地时消弧线圈产生电感电流,该电感电流补偿因单相接地而形成的电容电流,使得接地电流减小,同时使得故障相恢复电压速度减小,治理电容电流过大所造成的危害。同时由于消弧线圈的嵌位作用,它可以有效的防止铁磁谐振过电压的产生。消弧线圈补偿效果越好,对电网的安全保护作用越大,所以需要跟踪电容电流变化自动调谐的消弧线圈。

消弧线圈作用原理及国内外现状
  消弧线圈的作用是当电网发生单相接地故障后,提供一电感电流,补偿接地电容电流,使接地电流减小,也使得故障相接地电弧两端的恢复电压速度降低,达到熄灭电弧的目的。当消弧线圈正确调谐时,不仅可以有效的减少产生弧光接地过电压的机率,还可以有效的抑制过电压的辐值,同时也最大限度的减小了故障点热破坏作用及接地网的电压等。所谓正确调谐,即电感电流接地或等于电容电流,工程上用脱谐度V来描述调谐程度

  V=(IC-IL)/IC

  当V=0时,称为全补偿,当V>0时为欠补偿,V<0时为过补偿。从发挥消弧线圈的作用上来看,脱谐度的绝对值越小越好,最好是处于全补偿状态,即调至谐振点上。但是在电网正常运行时,小脱谐度的消弧线圈将产生各种谐振过电压。如煤矿6KV电网,当消弧线圈处于全补偿状态时,电网正常稳态运行情况下其中性点位移电压是未补偿电网的10~25倍,这就是通常所说的串联谐振过电压。除此之外,电网的各种操作(如大电机的投入,断路器的非同期合闸等)都可能产生危险的过电压,所以电网正常运行时,或发生单相接地故障以外的其它故障时,小脱谐度的消弧线圈给电网带来的不是安全因素而是危害。综上所述,当电网未发生单相接地故障时,希望消弧线圈的脱谐度越大越好,最好是退出运行。

  3.1补偿系统的分类
  早期采用人工调匝式固定补偿的消弧线圈,称为固定补偿系统。固定补偿系统的工作方式是:将消弧线圈整定在过补偿状态,其过补程度的大小取决于电网正常稳态运行时不使中性点位移电压超过相电压的15%,之所以采用过补偿是为了避免电网切除部分线路时发生危险的串联谐振过电压。因为如整定在欠补偿状态,切除线路将造成电容电流减少,可能出现全补偿或接近全补偿的情况。但是这种装置运行在过补偿状态当电网中发生了事故跳闸或重合等参数变化时脱谐度无法控制,以致往往运行在不允许的脱谐度下,造成中性点过电压,三相电压对称遭到破坏。可见固定补偿方式很难适应变动比较频繁的电网,这种系统已逐渐不再使用。取代它的是跟踪电网电容电流自动调谐的装置,这类装置又分为两种,一种称之为随动式补偿系统。随动式补偿系统的工作方式是:自动跟踪电网电容电流的变化,随时调整消弧线圈,使其保持在谐振点上,在消弧线圈中串一电阻,增加电网阻尼率,将谐振过电压限制在允许的范围内。当电网发生单相接地故障后,控制系统将电阻短接掉,达到最佳补偿效果,该系统的消弧线圈不能带高压调整。另一种称之为动态补偿系统。动态补偿系统的工作方式是:在电网正常运行时,调整消弧线圈远离谐振点,彻底避免串联谐振过电压和各种谐振过电压产生的可能性,当电网发生单相接地后,瞬间调整消弧线圈到最佳状态,使接地电弧自动熄灭。这种系统要求消弧线圈能带高电压快速调整,从根本上避免了串联谐振产生的可能性,通过适当的控制,该系统是唯一可能使电网中原有功率方向型单相接地选线装置继续使用的系统。

  3.2国内主要产品比较

  目前,自动补偿的消弧线圈国内主要有三种产品,分别是调气隙式,调匝式及偏磁式。

调气隙式
  调气隙式属于随动式补偿系统。其消弧线圈属于动芯式结构,通过移动铁芯改变磁路磁阻达到连续调节电感的目的。然而其调整只能在低电压或无电压情况下进行,其电感调整范围上下限之比为2.5倍。控制系统的电网正常运行情况下将消弧线圈调整至全补偿附近,将约100欧电阻串联在消弧线圈上。用来限制串联谐振过电压,使稳态过电压数值在允许范围内(中性点电位升高小于15%的相电压)。当发生单相接地后,必须在0.2S内将电阻短接实现最佳补偿,否则电阻有爆炸的危险。该产品的主要缺点主要有四条:

工作噪音大,可靠性差

  动芯式消弧线圈由于其结构有上下运动部件,当高电压实施其上后,振动噪音很大,而且随着使用时间的增长,内部越来越松动,噪音越来越大。串联电阻约3KW,100MΩ。当补偿电流为50A时,需要250KW容量的电阻才能长期工作,所以在接地后,必须迅速切除电阻,否则有爆炸的危险。这就影响到整个装置的可靠性。

调节精度差

  由于气隙微小的变化都能造成电感较大的变化,电机通过机械部件调气隙的精度远远不够。用液压调节成本太高

JjYy1128的回答:

作用:当电网发生单相接地故障,消弧线圈提供电感电流补偿使故障点电流降至10A以下,有利于防止弧光过零后重燃,达到灭弧目的;降低高幅值过电压出现几率,防止事故进一步扩大;消弧线圈正确调谐时,可有效减少弧光接地过电压机率,最大限度减小故障点热破坏作用及接地网电压。

消弧线圈结构的特点是电控无级连续可调消弧线圈,全静态结构,内部无任何运动部件,无触点,调节范围大,可靠性高,调节速度快。利用施加直流励磁电流,改变铁芯的磁阻,从而改变消弧线圈电抗值的目的,它可以带高压以毫秒级的速度调节电感值。

扩展资料:

消弧线圈的分类:

1、调气隙式

调气隙式属于随动式补偿系统。其消弧线圈属于动芯式结构,通过移动铁芯改变磁路磁阻达到连续调节电感的目的。然而其调整只能在低电压或无电压情况下进行,其电感调整范围上下限之比为2.5倍。控制系统电网正常运行情况下将消弧线圈调整至全补偿附近。

2、调匝式

同调气隙式的唯一区别是动芯式消弧线圈用有载调匝式消弧线圈取代,这种消弧线圈是用原先的人工调匝消弧线圈改造而成,即采用有载调节开关改变工作绕组的匝数,达到调节电感的目的。其工作方式同调气隙式完全相同,也是采用串联电阻限制谐振过电压。

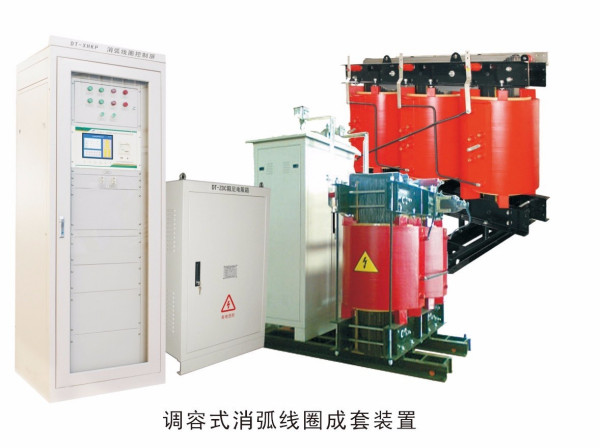

3、调容式

主要是在消弧线圈的二次侧并联若干组用可控硅(或真空开关)通断的电容器,用来调节二次侧电容的容抗值。根据阻抗折算原理,调节二次侧容抗值,即可以达到改变一次侧电感电流的要求。

参考资料来源:百度百科-消弧线圈

喻陌落的回答:

1.消弧线圈的作用是:当电网发生单相接地故障后,故障点流过电容电流,消弧线圈提供电感电流进行补偿,使故障点电流降至10A以下,有利于防止弧光过零后重燃,达到灭弧的目的,降低高幅值过电压出现的几率,防止事故进一步扩大。当消弧线圈正确调谐时,不仅可以有效的减少产生弧光接地过电压的机率,还可以有效的抑制过电压的辐值,同时也最大限度的减小了故障点热破坏作用及接地网的电压等。所谓正确调谐,即电感电流接地或等于电容电流,工程上用脱谐度V来描述调谐程度

V=(IC-IL)/IC

当V=0时,称为全补偿,当V>0时为欠补偿,V<0时为过补偿。从发挥消弧线圈的作用上来看,脱谐度的绝对值越小越好,最好是处于全补偿状态,即调至谐振点上。但是在电网正常运行时,小脱谐度的消弧线圈将产生各种谐振过电压。如煤矿6KV电网,当消弧线圈处于全补偿状态时,电网正常稳态运行情况下其中性点位移电压是未补偿电网的10~25倍,这就是通常所说的串联谐振过电压。除此之外,电网的各种操作(如大电机的投入,断路器的非同期合闸等)都可能产生危险的过电压,所以电网正常运行时,或发生单相接地故障以外的其它故障时,小脱谐度的消弧线圈给电网带来的不是安全因素而是危害。综上所述,当电网未发生单相接地故障时,希望消弧线圈运行在远离谐振点。运行在完全状态下的消弧线圈一般都会投入阻尼电阻来抑制谐振过电压,实际运行经验表明,有良好的收效。
