MOS管的引脚,G、S、D分别代表什么?

2020-7-17 18:25| 发布者: admin| 查看: 41| 评论: 0

摘要: 为江山放弃了爱的回答: G:gate 栅极;S:source 源极;D:drain 漏极。N沟道的电源一般接在D,输出S,P沟道的电源一般接在S,输出D。增强耗尽接法基本一样。晶体管有N型channel所有它称为N-channel MOS管,或NMOS ...

为江山放弃了爱的回答:

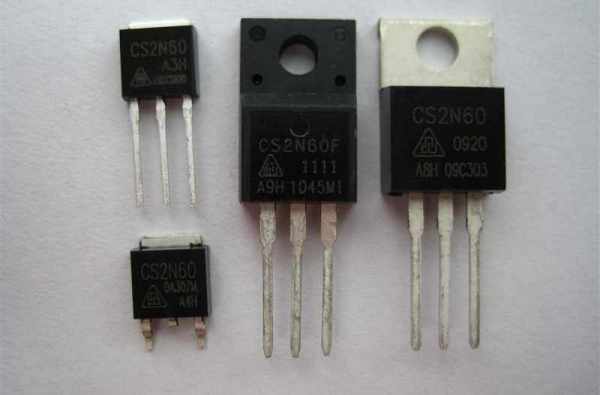

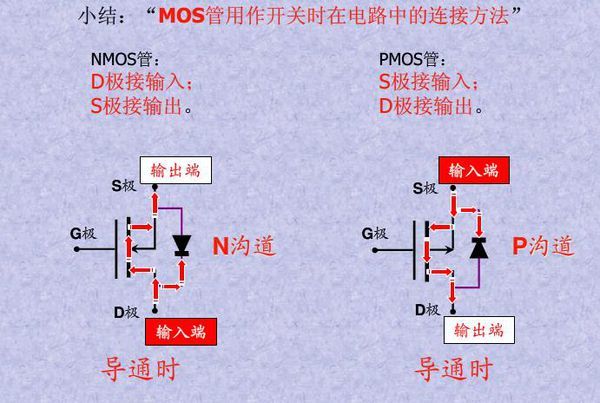

G:gate 栅极;S:source 源极;D:drain 漏极。N沟道的电源一般接在D,输出S,P沟道的电源一般接在S,输出D。增强耗尽接法基本一样。

晶体管有N型channel所有它称为N-channel MOS管,或NMOS。P-channel MOS(PMOS)管也存在,是一个由轻掺杂的N型BACKGATE和P型source和drain组成的PMOS管。

扩展资料

MOS管有很多种类,也有很多作用。做电源或者驱动的使用,当然就是用它的开关作用。

无论N型或者P型MOS管,其工作原理本质是一样的。MOS管是由加在输入端栅极的电压来控制输出端漏极的电流。MOS管是压控器件它通过加在栅极上的电压控制器件的特性,不会发生像三极管做开关时的因基极电流引起的电荷存储效应,因此在开关应用中,MOS管的开关速度应该比三极管快。

参考资料来源:百度百科—MOS管

Drar_迪丽热巴的回答:

G:gate 栅极;S:source 源极;D:drain 漏极。N沟道的电源一般接在D,输出S,P沟道的电源一般接在S,输出D。增强耗尽接法基本一样。

晶体管有N型channel所有它称为N-channel MOS管,或NMOS。P-channel MOS(PMOS)管也存在,是一个由轻掺杂的N型BACKGATE和P型source和drain组成的PMOS管。

扩展资料

mos管是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管,或者称是金属—绝缘体(insulator)—半导体。

MOS管的source和drain是可以对调的,他们都是在P型backgate中形成的N型区。在多数情况下,这个两个区是一样的,即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。

参考资料mos管_百度百科

浩雄王的回答:

G:gate 栅极;S:source 源极;D:drain 漏极。N沟道的电源一般接在D,输出S,P沟道的电源一般接在S,输出D。

增强耗尽接法基本一样。

无论N型或者P型MOS管,其工作原理本质是一样的。

扩展资料

mos管是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管,或者称是金属—绝缘体(insulator)—半导体。MOS管的source和drain是可以对调的,他们都是在P型backgate中形成的N型区。

场效应管(FET),把输入电压的变化转化为输出电流的变化。FET的增益等于它的transconductance, 定义为输出电流的变化和输入电压变化之比。

参考资料MOS管_百度百科

sh5215125的回答:

G:gate 栅极
S:source 源极
D:drain 漏极

MOS管是金属(Metal)—氧化物(Oxid)—半导体(Semiconductor)场效应晶体管。市面上常有的一般为N沟道和P沟道。N沟道的电源一般接在D,输出S,P沟道的电源一般接在S,输出D。

如之人兮的回答:

G:gate 栅极;S:source 源极;D:drain 漏极。N沟道的电源一般接在D,输出S,P沟道的电源一般接在S,输出D。增强耗尽接法基本一样。

晶体管有N型channel所有它称为N-channel MOS管,或NMOS。P-channel MOS(PMOS)管也存在,是一个由轻掺杂的N型BACKGATE和P型source和drain组成的PMOS管。

无论N型或者P型MOS管,其工作原理本质是一样的。MOS管是由加在输入端栅极的电压来控制输出端漏极的电流。MOS管是压控器件它通过加在栅极上的电压控制器件的特性,不会发生像三极管做开关时的因基极电流引起的电荷存储效应,因此在开关应用中,MOS管的开关速度应该比三极管快。

拓展资料:

无论N型或者P型MOS管,其工作原理本质是一样的。MOS管是由加在输入端栅极的电压来控制输出端漏极的电流。MOS管是压控器件它通过加在栅极上的电压控制器件的特性,不会发生像三极管做开关时的因基极电流引起的电荷存储效应,因此在开关应用中,MOS管的开关速度应该比三极管快。

场效应管的名字也来源于它的输入端(称为gate)通过投影一个电场在一个绝缘层上来影响流过晶体管的电流。事实上没有电流流过这个绝缘体,所以FET管的GATE电流非常小。最普通的FET用一薄层二氧化硅来作为GATE极下的绝缘体。

这种晶体管称为金属氧化物半导体(MOS)晶体管,或,金属氧化物半导体场效应管(MOSFET)。因为MOS管更小更省电,所以他们已经在很多应用场合取代了双极型晶体管。
