工程图里螺纹该怎么标注?

2020-7-17 18:08| 发布者: admin| 查看: 6| 评论: 0

摘要: Drar_迪丽热巴的回答: 只能手工输入标注。常见的标注包括普通螺纹和管螺纹。在图样上螺纹需要用规定的螺纹代号标注,除管螺纹外,螺纹代号的标注格式为:  特征代号 公称直径× 螺距(单线时) 旋向  导程(P螺距)( ...

Drar_迪丽热巴的回答:

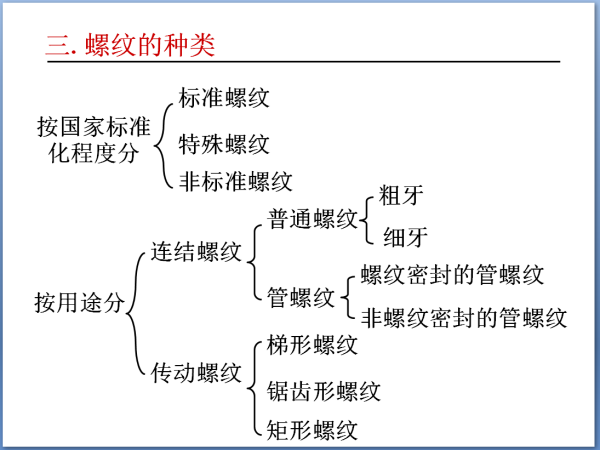

只能手工输入标注。常见的标注包括普通螺纹和管螺纹。

在图样上螺纹需要用规定的螺纹代号标注,除管螺纹外,螺纹代号的标注格式为:  特征代号 公称直径× 螺距(单线时) 旋向  导程(P螺距)(多线时)  管螺纹的标注格式为:特征代号+尺寸代号+旋向  其中,右旋螺纹省略不注,左旋用“ LH”表示。

扩展资料

标注说明

1、M 16-5g6g表示粗牙普通螺纹,公称直径16,右旋,螺纹公差带中径5g,大径6g,旋合长度按中等长度考虑。

2、M16×1 LH-6G表示细牙普通螺纹,公称直径16,螺距1,左旋,螺纹公差带中径、大径均为6G,旋合长度按中等长度考虑。

3、G1表示英制非密封管螺纹,尺寸代号1 in,右旋。

4、Rc 1/2表示英制螺纹密封锥管螺纹,尺寸代号1/2 in,右旋。

5、Tr20×8(P4)表示梯形螺纹,公称直径 20,双线,导程 8,螺距 4,右旋。

6、B20×2LH表示锯齿形螺纹,公称直径 20,单线,螺距 2,左旋。

参考资料来源:百度百科-螺纹标注

匿名用户的回答:

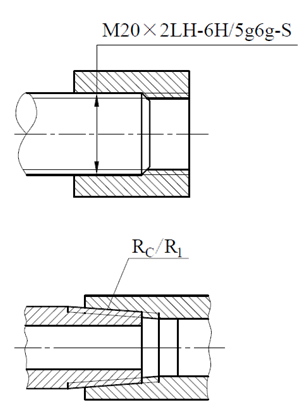

这种螺纹标注都是以孔的方式来标注螺纹的。我平常常用的是剖开螺纹标注(涉及螺纹内孔及台阶孔,要是普通一个螺纹孔当然没这必要)。这时用孔标注行不通。而直接尺寸标注出来又只是个尺寸数值没有识别出是螺纹。下面通过特别的样式来达到这个目的

zjhz21cnhz的回答:

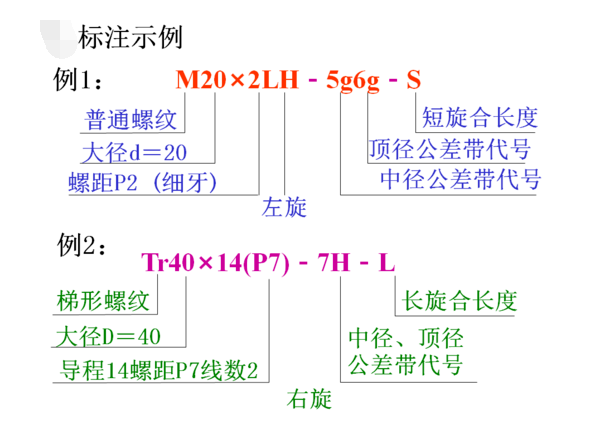

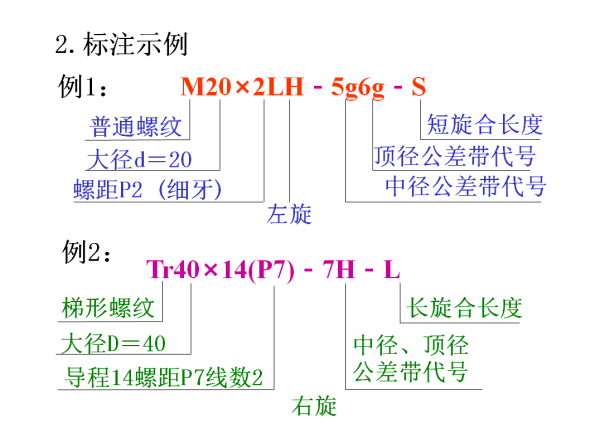

只能手工输入标注。标注示例:

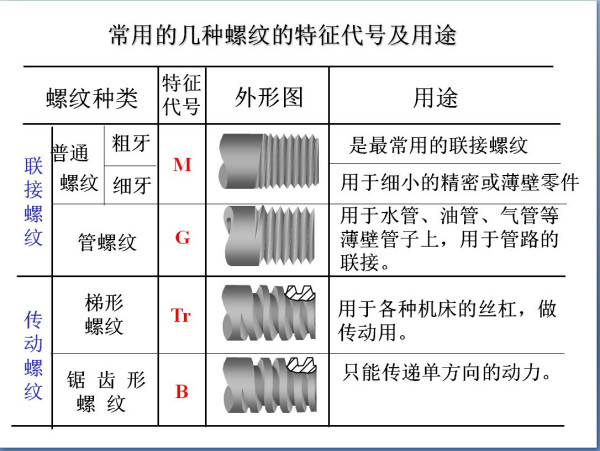

螺纹有好几种,不知你是要标注什么螺纹?下面给你罗列一些常用螺纹的标注方法:

普通螺纹(粗牙外螺纹):

M表示普通螺纹;20表示公称直径为29mm;6g表示螺纹的中径和顶径公差带都为6g(注:外螺纹公差带用小写、内螺纹公差带用大写英文字母表示),多数情况下是不标注公差带的。

普通螺纹(细牙内螺纹):

1.5表示该普通螺纹为细牙螺纹,螺距为1.5mm;7H表示中径和顶径公差带为7H;L表示短旋合长度。

梯形螺纹(梯形内螺纹):

Tr是梯形螺纹的特征代号;40表示公称直径;14表示导程,P7表示螺距的双线螺纹;LH表示左旋螺纹;

锯齿形螺纹:

B表示锯齿形螺纹;32表示公称直径;6表示螺距;

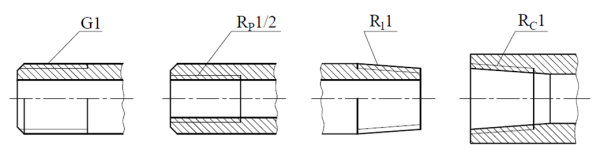

管螺纹:

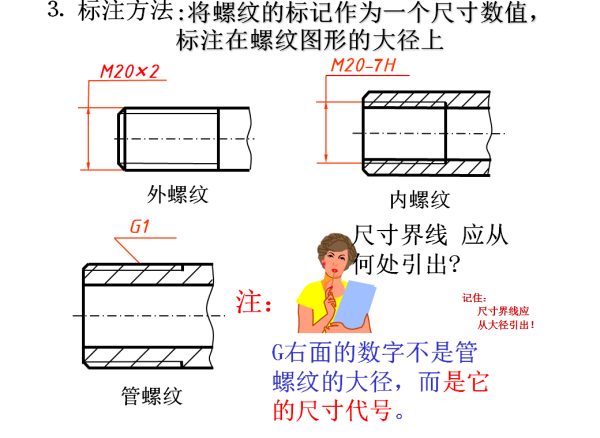

管螺纹必须用指引线标注的方法,指引线从大径引出。

bbyags的回答:

亲:

见图片教程,望能满意。

匿名用户的回答:

大有茗堂老师:你能教教直接用尺寸标注的方法来标注螺纹.不显示深度,也不用再去去掉直径符号.直接显示出"8-M5"或"M8"形式就行.谢谢了!
