CAD三维画图的步骤!

2020-7-17 17:50| 发布者: admin| 查看: 34| 评论: 0

摘要: ladia111的回答: CAD三维画图的步骤如下:、画椭圆90*55。2、再画一个椭圆200*100。3、小椭圆往下移28高。4、绘制四条R100的弧线,要连接两个椭圆啊,记得利用USC来画。5、再复制一个椭圆90*55离200*100椭圆高80。6 ...

ladia111的回答:

CAD三维画图的步骤如下:

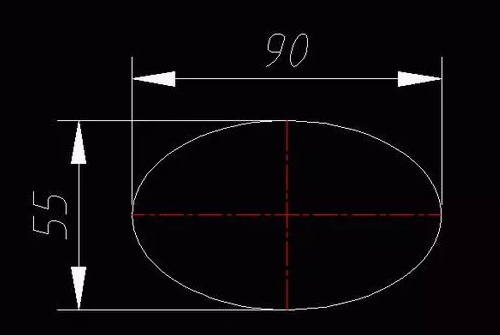

、画椭圆90*55。

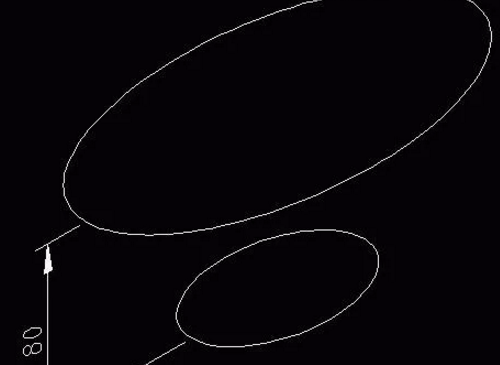

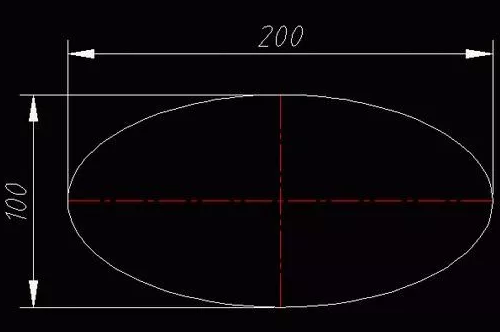

2、再画一个椭圆200*100。

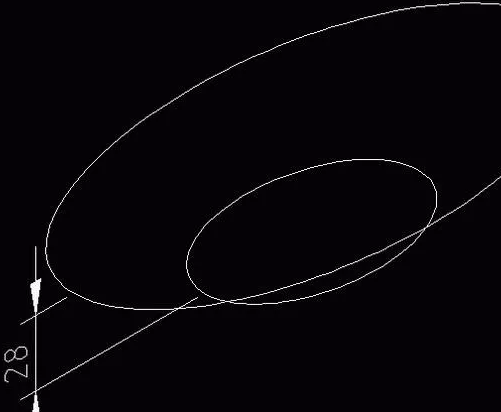

3、小椭圆往下移28高。

4、绘制四条R100的弧线,要连接两个椭圆啊,记得利用USC来画。

5、再复制一个椭圆90*55离200*100椭圆高80。

6、绘制四条R200的弧线,要连接两个椭圆。

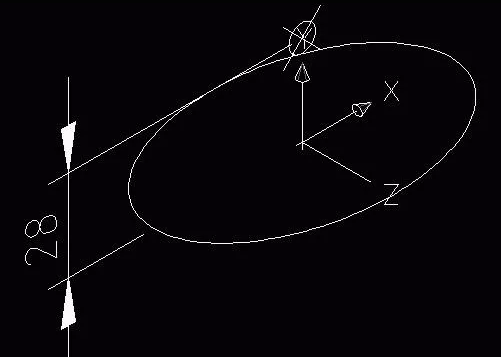

7、画一个点离小椭圆往上移28高。

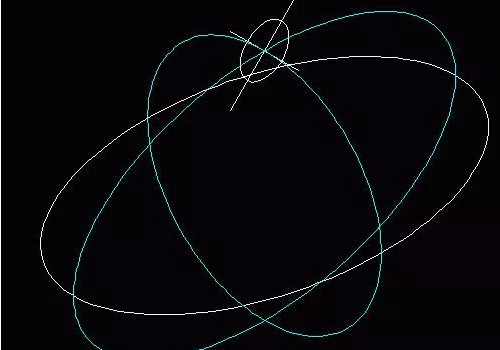

8、利用USC画两椭圆相交与点和90*55椭圆。

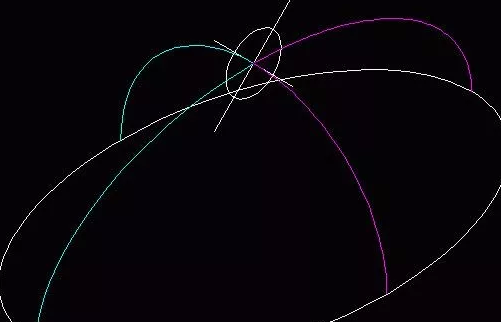

9、修剪两个椭圆。

10、再截断分成四条弧线。

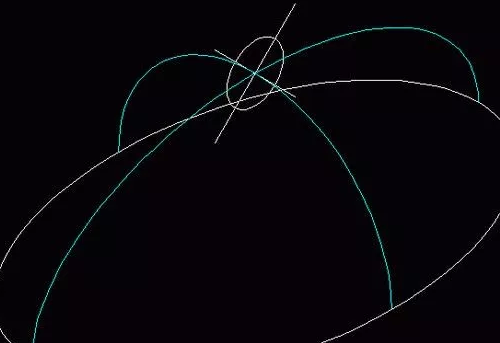

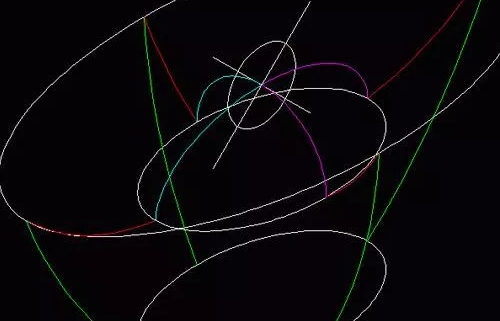

11、先来看看整体的线框图。

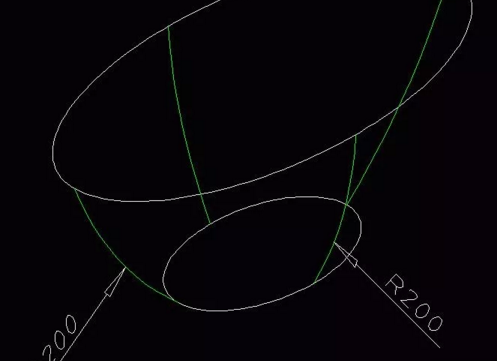

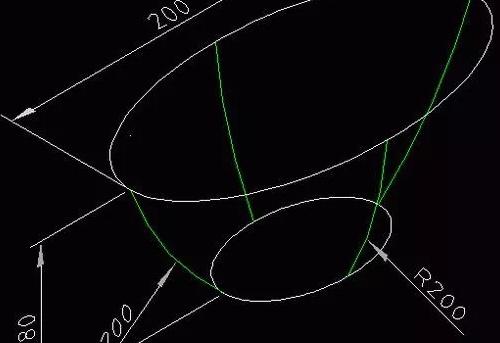

12、准备做放样工作,先样下图,利用绿线做导向放样。

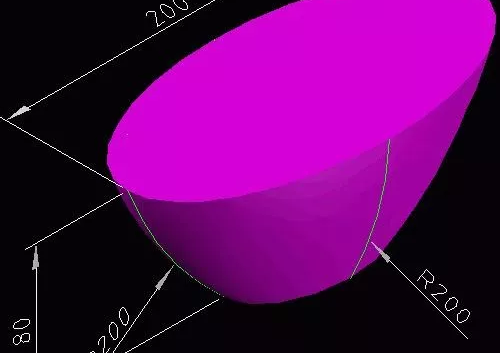

13、放样成实体。

shihoumacili的回答:

CAD三维画图的步骤如下:

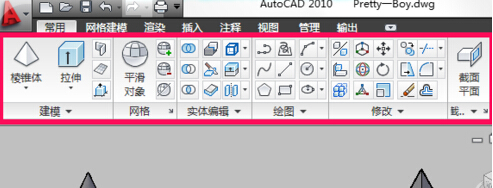

1、首先打开cad软件,然后在右下角的二维草图与注释,切换工作空间为三维建模。

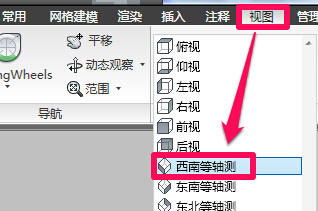

2、在菜单栏的视图中选择西南等轴测等三维视图模式。

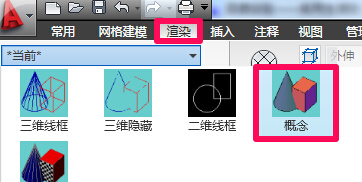

3、为了方便观看可以在菜单栏的渲染中选择概念模式。

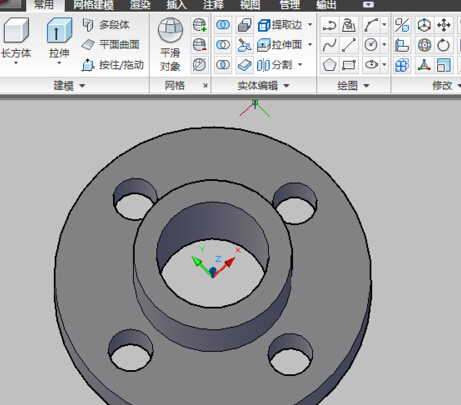

4、配合工具栏中的长方体、拉伸等工具就可以用cad画三维图了。

5、画三维图不是cad的强项,但一些基本的零件图用cad画还是很方便的。

匿名用户的回答:

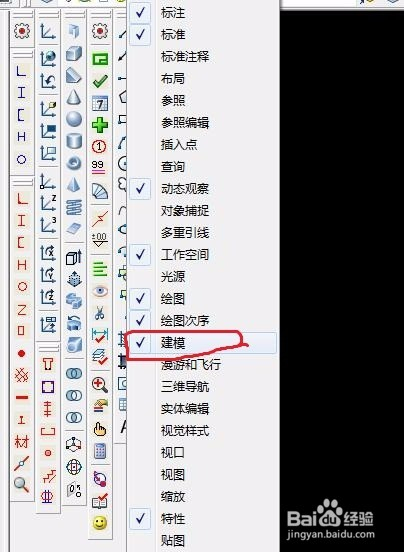

  • 第一步,鼠标放在工具栏上点击鼠标右键,调出建模工具栏,在前面打勾,就可调出工具栏。

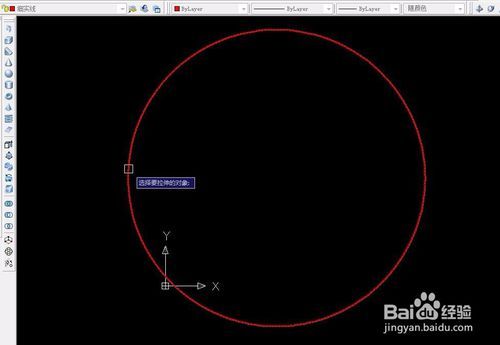

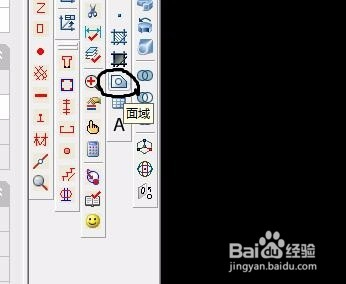

  • 第二步,做个简单例子,做一个圆柱的三维图。先画圆柱剖面的尺寸,例如圆直径500,然后选择面域,点击图形,回车或鼠标右键确定。

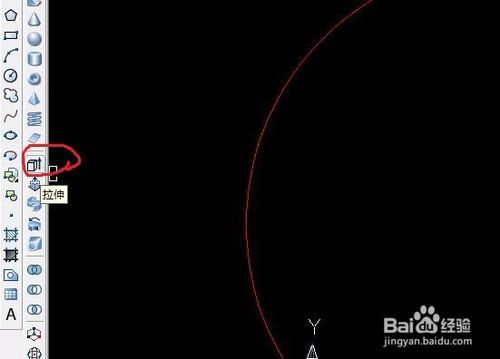

  • 第三步,选择三维建模工具栏中的拉伸,选中图中的面域,回车或鼠标右键。然后提示你输入拉伸高度。例如,输入500。回车或鼠标右键确认。

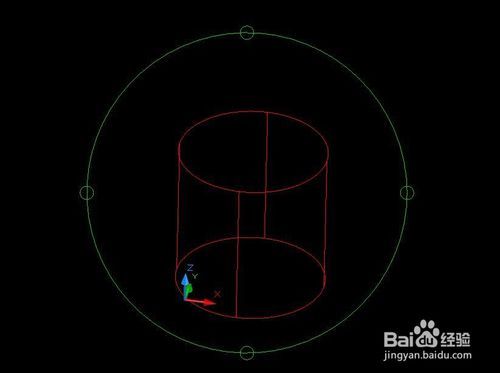

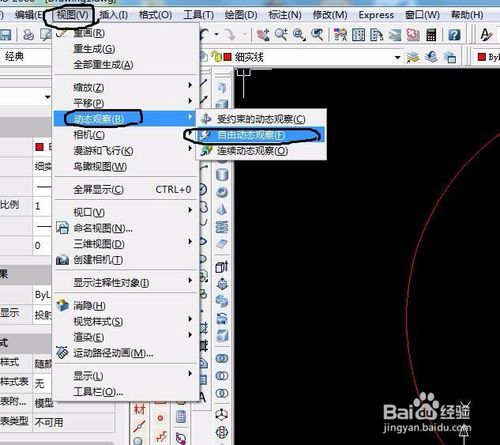

  • 第四步,选择视图中,动态观察。选受约束的动态观察,然后点击模型,旋转模型。这个时候就能看到,立体图形已经出现。

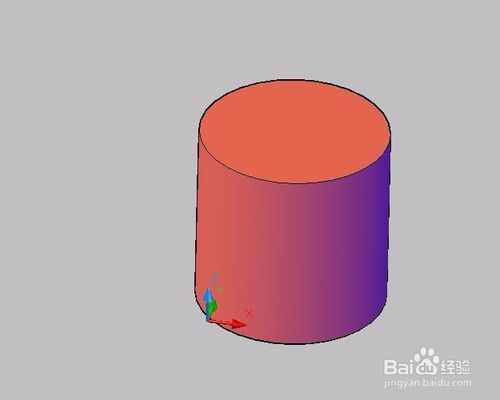

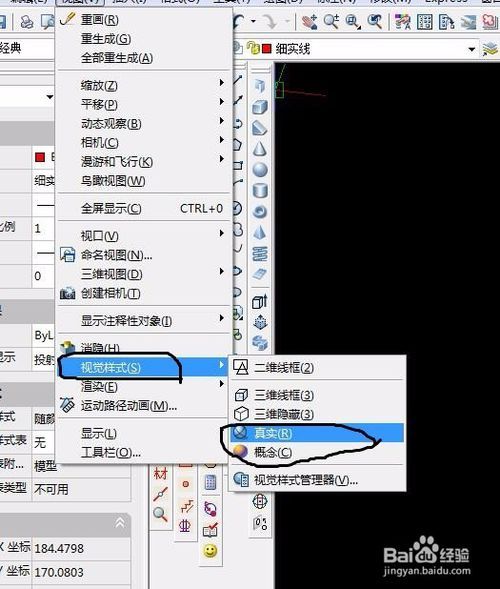

  • 第五步,选择视图中,视觉样式。选择真实或者概念,对立体模型进行渲染。此时就会看到一个,渲染后的立体模型出现。圆柱建模完成。

159*****612的回答:

CAD三维图怎么画

CAD不仅可以画二维图,也可以画三维图。下面为大家介绍CAD画三维图的方法。

1、  打开CAD软件,在右下角的“二维草图与注释”切换工作空间为三维建模。

2、  在菜单栏的视图中选择西南等轴测等三维视图模式。
3、  为了方便观看可以在菜单栏的渲染中选择概念模式。
4、  配合工具栏中的长方体、拉伸等工具就可以用CAD画三维图了。
5、  虽然画三维图不是CAD的强项,但是一些基本的零件图用CAD画还是很方便的。

浮献雪央的回答:

搞不懂你的第三个图中,底面上怎么有“T”字形的红色线条!不知道你用的是什么绘图软件,我用的PROE
这个图用一个混合就可以了!360455611
