功率因数表怎样接线

2020-7-17 17:10| 发布者: admin| 查看: 17| 评论: 0

摘要: 一生一个乖雨飞的回答: 功率因数表三个电压接线柱分别标有UA、UB、UC、两个电流接线柱务标有IA,意思是功率因数表所取电流应与左边电压接线柱所接电压同相。并且与负荷电流同方向的电流互感器二次电流应以标有*号的 ...

一生一个乖雨飞的回答:

功率因数表三个电压接线柱分别标有UA、UB、UC、两个电流接线柱务标有IA,意思是功率因数表所取电流应与左边电压接线柱所接电压同相。并且与负荷电流同方向的电流互感器二次电流应以标有*号的接线柱流入,从另一个接线柱流出。左边电压接线柱也标有*号,也是说明此电压应与电流同相。

由于电流互感器安装在中相(绿相),则电压接线柱左边那个应接绿色相电压。然后以绿色相为UA,用相序表测定黄、绿、红三相电压的相序,结果是绿一黄一红为正相序。则在中间的电压接线柱应接黄相电压。右边的电压接线应接红色相电压。

由于电流直感器的极性标注法是减极性的,即一次电流从L1端流人互感器,则互感器的二次电流从K1端流出,所以就应把电流互感器的K1端与功率因数表的标有*号的电流接线往相连,K2端与另一电流接线柱相连。

虽然功率因数表装在电容柜上,但它反映的是低压总母线上的功率因数,故电流互感器应安装在总母线上。。

扩展资料:

接好功率因数表之后的注意事项

(1)选择功率因数表时,要注意在额定电流和电压量程内;

(2)必须在规定频率范围内使用;

(3)功率因数表的接线要注意极性,其端子标有特殊符号,它与功率表一样,必须接到电源侧;

(4)三相功率因数表的接线还要注意不能接错相位;

(5)因流比计不用弹簧、游丝等机构产生反作用力矩,故在不通电的情况下或负载电流较小时,指针可停留在任意位置。

参考资料:百度百科-功率因数表

匿名用户的回答:

指针式功率因数表在设计时,是取A、B相电压和C相电流并且功率因数等于1时,指针在中间(1)位置设计的。低压供电网络的功率因数基本都是滞后。极少是等于1。(网络负荷显容性时才会超前。停电时表的指针应在中间,指1的位置。 正常供电的网络,功率因数表很少在指1的位置。)

匿名用户的回答:

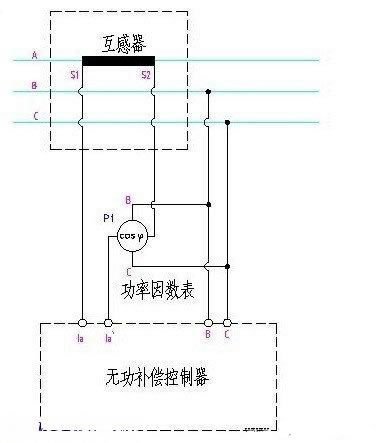

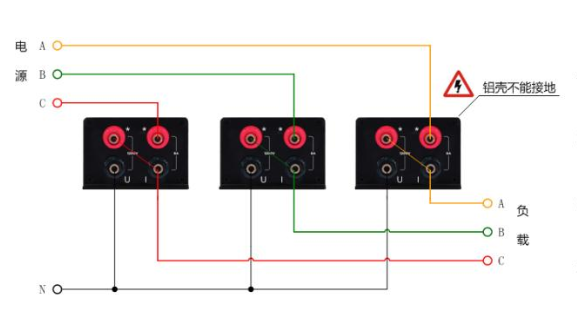

功率因数表接线图如下:

qbf520191403的回答:

采样电压取BC相,采样电流取A相


鲜花

握手

雷人

路过
