螺丝的规格标准

2020-7-17 16:52| 发布者: admin| 查看: 1| 评论: 0

摘要: 飘雪啊321的回答: A: 公制螺丝B: 美规螺丝C:英制螺丝一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. #10-24 ( ...

飘雪啊321的回答:

A: 公制螺丝

B: 美规螺丝

C:英制螺丝

一般常用规格如下:

a. #2-56 (0.086-56): 2 番56 牙

b #4-40 (0.112-40) : 4 番40 牙

c. #6-32 (0.138-32) : 6 番32 牙

d. #8-32 (0.164-32) : 8 番32 牙

e. #10-24 (0.190-24): 10 番24 牙

B-2: Length Code: 螺丝钉长度

B-3,B-4,B-5 : 标示方式与公制相同.

C: 英制螺丝钉:

C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.

Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝钉x 0.50” 长, PPB

Ex: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝钉x 0.50” 长, PPB

Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝钉x 0.50” 长, PPB

Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝钉x 0.50” 长, PPB

C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm.

拓展资料:

螺丝,也有人叫它“螺钉”[Screw] (螺丝钉)、“螺杆”(螺丝杆)。其实螺丝是通称,而螺丝钉、螺丝杆都是互有区别的。螺丝钉一般叫木螺丝;是前端有尖头的那种,螺距较大,一般用于紧固木制件、塑料件。螺丝杆是机螺丝(机械螺丝),是前端平头的那种,螺距较小,均匀,一般用于紧固金属、机器部件。

陆哈利波特的回答:

螺丝的常用规格有:公制螺丝、美规螺丝、英制螺丝。

常用规格(公制螺丝、美规螺丝、英制螺丝):

公制机械螺丝: Metric

Ex:M3 x 6 – P P B : M3机械螺丝,6mm 长,十字,圆扁头,镀黑。

Finish Code:外观处理规格

Head Code:头部外型。

螺丝头部外形。圆柱头。半沉头。沉头。球面圆柱头。盘头。半圆头。六角头。

螺丝头部外形

Thread Code

螺丝型号 Drive Code:头部剖沟,特征型号。

Length Code:螺丝长度 (mm)

A-1:Thread Code:螺丝型号

公制螺丝直接以螺丝外径标示螺丝型号,如M3即螺丝外径为3.00mm;M4 即螺丝外径为4.00mm。

Metric Thread Size x Pitch:

Note:公制螺丝于螺丝型号后方,有时会注明螺丝牙距。如M3x0.5,M4x0.70,M5x0.8,M6x1。但因为标准规范,通常不提。

A-2:Length Code:螺丝长度:

公制螺丝,直接标示螺丝长度,单位为mm。螺丝之总长度标示,只计算头部以下之长度,不含头部高度。但平头螺丝例外,其螺丝之总长度标示含头部高度。

A-3:Drive Code/ 头部剖沟,特征。

常用类别:

1、Slotted: 一字 ( Minus )

2、Phillips:十字 ( Plus )

3、Phil-Slot: 一字/十字

4、Hex Socket:内六角

5、One Way:单向 (只可锁入,不可退出)

A-4:Head Code/ 头部外型。

1、Flat:平头 (锁入后,顶部与工作件齐平)

2、Oval:色拉头、O头、半沉头

3、Round:圆头

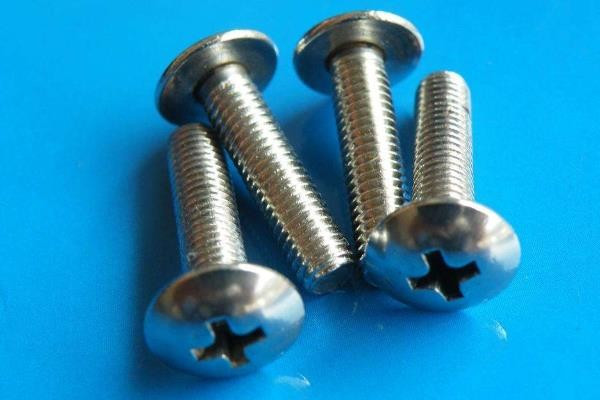

4、Pan:圆扁头

5、Truss:大圆扁头

6、Hex:六角头

A-5:Finish Code/外观处理。

公制自攻螺丝 :于品名后方直接标示 Tapping Type。

Ex:M3 x 6 –PPB,Tapping Type:

M3自攻螺丝,6mm 长,十字,圆扁头,镀黑。

一般以产品别或标示,再判断为Sheet Metal或塑料部品使用。

扩展资料:

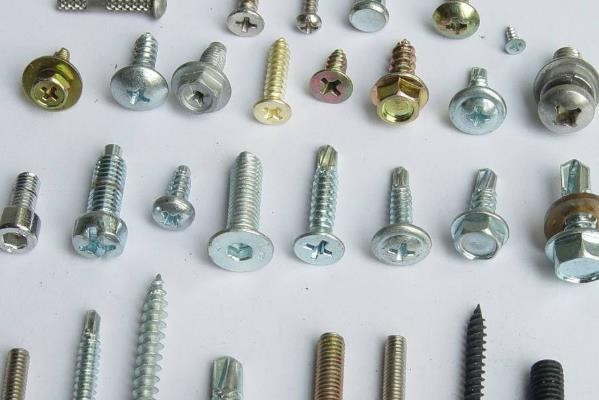

螺丝分类:

主要分类包括普通螺丝、机螺丝、自攻螺丝和膨胀螺丝三种。

有头螺钉Cap screw 过去限于全牙的扣件。

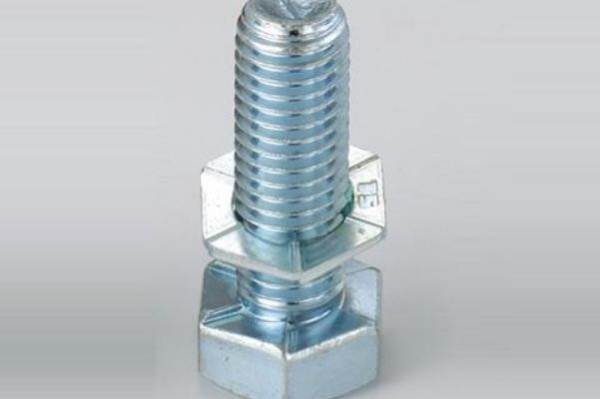

六角头螺钉Hex cap screw与大六角螺栓Hex bolt 顾名思义为头部为六角型的外螺纹扣件,设计为使用扳手转动。

依照ASME B18.2.1标准,六角头螺钉(Hex cap screw)较一般的大六角螺栓(Hex bolt)的头高和杆长公差小,因此ASME B18.2.1六角螺钉适合安装在所有六角螺栓可以使用的地方,也包含大六角螺栓太大而不能使用的地方。

内六角头螺钉Socket cap screw 亦称窝头螺钉或),是头部有一个六角型内孔的螺钉,以六角尺(hex key,Allen wrench or Allen key)插入内孔后才能拧紧或松动。

内六角螺钉最常使用的是圆柱头螺钉,头径约螺纹主要直径的 1.5倍 (1960系列),其他头型包括使表面美观的半圆头螺钉(Bottom head cap screw)和适用于锥形螺丝孔的平头螺钉(Countersunk head cap screw)。

沉孔设计允许螺钉头不需要外露在被固定的物件表面也还能够转动了,故多使用在表面较小,传统板手不便使用的地方。

机器螺丝Machine screw 一般来说为直径少于¼英寸的螺钉(4#~12#),通常为全牙且由起子转动,如一字开槽,十字或内六角等。

战雅逸韩帆的回答:

M4是公称直径
螺纹的公称直径指的是大径,即外螺纹牙顶和内螺纹牙底的直径尺寸,说白了就是螺纹上尺寸最大的那个突起的尺寸。至于公称直径是干什么用的,实际上就是一种互换性的规格,就是M4的螺栓配合M4的螺孔螺母,不光是螺丝
其他零件比如管子,也是公称直径一样的可以相互配合和替换。
至于你说的M4X16
16那个位置应该是螺距
我记得应该是相邻两牙中经在圆柱母线上的距离,说白了就是表示相邻两圈螺纹间的距离的,但是我有一点疑惑的是你这个螺距怎么这么大。。。
不知道是不是本人不才,哪里弄错了

merlyn233的回答:

对,M4代表螺纹规格,其中4代表螺纹的大径是4mm,16代表长度(不算螺栓头)

匿名用户的回答:

你说的对,M4是指公称直径,16是指带螺纹部分的长度
