网线(双胶线)怎么分A、B线序?

2020-7-17 15:09| 发布者: admin| 查看: 54| 评论: 0

摘要: 明月照沟渠05的回答 A类:568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕B类:568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕平行(直通)线的做法是:两头同为568A标准或568B标准,(一般用到的都是568B平行(直通 ...

明月照沟渠05的回答

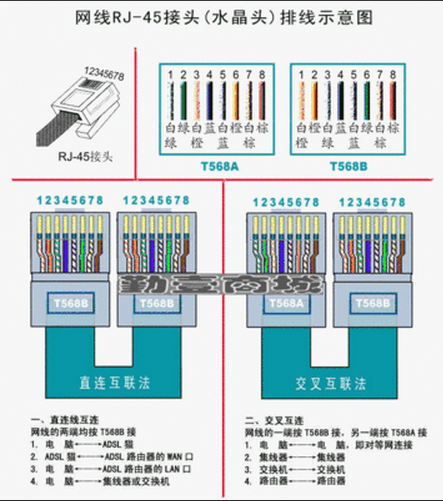

A类:568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕

B类:568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

平行(直通)线的做法是:两头同为568A标准或568B标准,(一般用到的都是568B平行(直通)线的做法)。

在实践中,一般可以这么理解:

1.同种类型设备之间使用交叉线连接,不同类型设备之间使用直通线连接;

2.路由器和PC属于DTE类型设备,交换机和HUB属于DCE类型设备;

3.RJ45网络接头做法一般有568A和568B两种标准做法,按同一标准即直通线,不同标准即交叉线。

不管如何接线,最后完成后用RJ-45测线仪测试时,8个指示灯都应依次闪烁。

扩展资料:

UTP网线由一定长度的双绞线和RJ45水晶头组成 。

双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA-568标准中,将双绞线按电气特性区分为:

三类、四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,制作网线所需要的RJ一45水晶接头前端有8个凹僧,简称“SE”(Position,位置)。

凹槽内的金属触点共有 8个,简称“8C”( Contact,触点),因此业界对此有“8P8C”的别称。特别需要注意的是RJ45水晶头引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8,序号对于网络连线菲常重要,不能搞错。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

一滩新约的回答

网线有两种做法,一种是交叉线,一种是平行(直通)线。

交叉线的做法是:一头采用568A标准,一头采用568B标准。

平行(直通)线的做法是:两头同为568A标准或568B标准,(一般用到的都是568B平行(直通)线的做法)。

568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。

568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。

注意:

如果连接的双方地位不对等的,则使用平行(直通)线,例如电脑连接到路由器或交换机。

如果连接的两台设备是对等的,则使用交叉线,例如电脑连接到电脑。


扩展资料

交叉网线的芯线排列规则是:

网线一端的第1脚连另一端的第3脚,网线一端的第2脚连另一头的第6脚,其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.例如,当线的一端从左到右的芯线顺序依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕,另一端从左到右的芯线顺序则应当依次为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

参考资料

百度百科-网线水晶头接法



felifan的回答

局域网就是将单独的微机或终端,利用网络相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。网线常用的有:双绞线、同轴电缆、光纤等。双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP-Unshielded Twisted pair) 作为布线的传输介质来组网。
UTP网线由一定长度的双绞线和RJ45水晶头组成
双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA-568标准中,将双绞线按电气特性区分为:
三类、四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,制作网线所需要的RJ一45水晶接头前端有8个凹僧,简称“SE”(Position,位置)。
凹槽内的金属触点共有 8个,简称“8C”( Contact,触点),因此业界对此有“8P8C”的别称。特别需要注意的是RJ45水晶头引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8,序号对于网络连线菲常重要,不能搞错。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

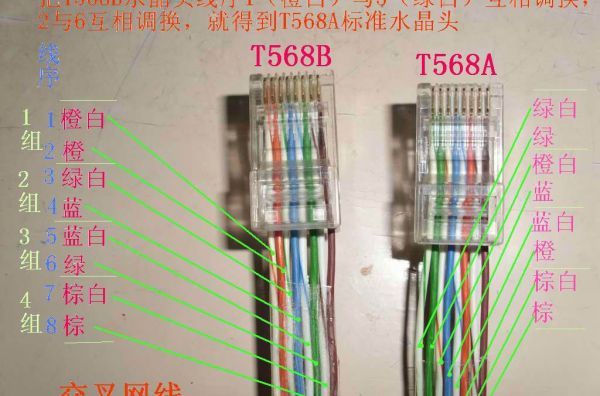

568A标准:
绿白——1,绿——2,橙白——3,蓝——4,蓝白——5,橙——6,棕白——7,棕——8
568B标准:
橙白——1,橙——2,绿白——3,蓝——4,蓝白——5, 绿——6,棕白——7,棕——8
("橙白"是指浅橙色,或者白线上有橙色的色点或色条的线缆,绿白、棕白、蓝白亦同)。
双绞线的顺序与RJ45头的引脚序号要—一对应。
为了保持最佳的兼容性,普遍采用EIA/TIA 568B标准来制作网线。注意:在整个网络布线中应该只采用一种网线标准。如果标准不统一,几个人共同工作时准会乱套;更严重的是施工过程中一旦出现线缆差错,在成捆的线缆中是很难查找和剔除的。笔者强烈建议统一采用568B标准。
事实上10M以太网的网线只使用 1、2、3、6编号的芯线传递数据,即1、2用于发送,3、6用于接收,按颜色来说:橙白、橙两条用于发送;绿白、绿两条用于接收;4、5,7、8是双向线。
100M和1000M网卡需要使用四对线,即8根芯线全部用于传递数据。由于10M网卡能够使用按 100M方式制作的网线;而且双绞线又提供有四对线,所以日常生活中不再区分,10M网卡一般也按 100M方式制作网线。
另外,根据网线两端连接网络设备的不同,网线又分为直通线(平行线)和交叉线两种。直通线(平行线)就是按前面介绍的568A标准或568B标准制作的网线。而交叉线的线序在直通线的基础上做了一点改变:就是在线缆的一端把1和3对调,2和6对调。即交叉线的一端保持原样(直通线序)不变,在另一端把1和3对调,2和6对调。
交叉线两端的线序如下:
一端(不变) 另一端(对调两根)
橙白 1 3 绿白
橙 2 6 绿
绿白 3 1 橙白
蓝 4 4 蓝
蓝白 5 5 蓝白
绿 6 2 橙
棕白 7 7 棕白
棕 8 8 棕

直通线用于连接:
1.主机和switch/hub;
2.router和switch/hub

交叉线用于连接:
1.switch和switch;
2.主机和主机;
3.hub和hub;
4.hub和switch;
5.主机和router直连

在实践中,一般可以这么理解:
1、同种类型设备之间使用交叉线连接,不同类型设备之间使用直通线连接;
2、路由器和PC属于DTE类型设备,交换机和HUB属于DCE类型设备;
3、RJ45网络接头做法一般有568A和568B两种标准做法,按同一标准即直通线,不同标准即交叉线。
不管如何接线,最后完成后用RJ-45测线仪测试时,8个指示灯都应依次闪烁。

wuhaifengOK的回答

  A类:568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕

  B类:568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

  平行(直通)线的做法是:两头同为568A标准或568B标准,(一般用到的都是568B平行(直通)线的做法)。
