为期四天的CES 2010消费电子大展已经落幕，众多激动人心的新品和展品让我们过足了瘾。对NVIDIA来说，本届展会的重中之重当属Tegra 2的发布，相关宣传和产品占据了很大篇幅，而备受游戏玩家期待的Fermi GF100显卡却是异常低调，只是匆匆亮相了一下。 一、Tegra 2

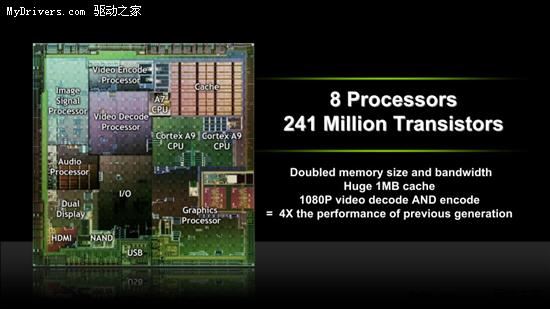

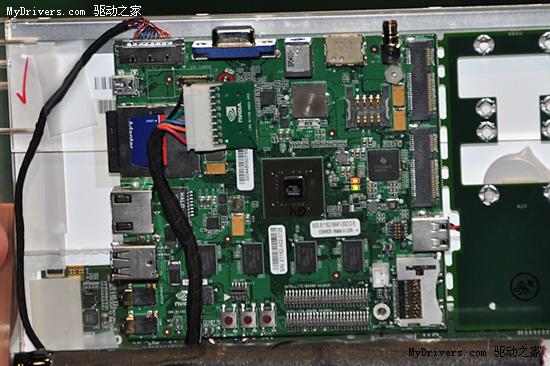

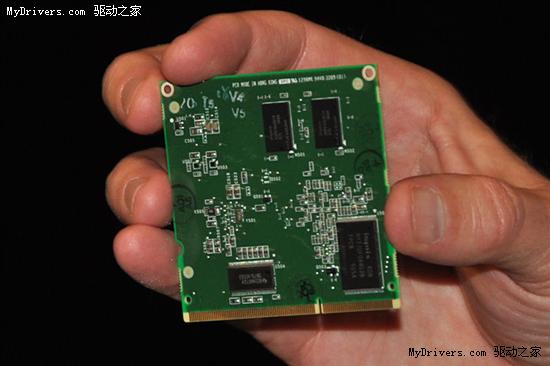

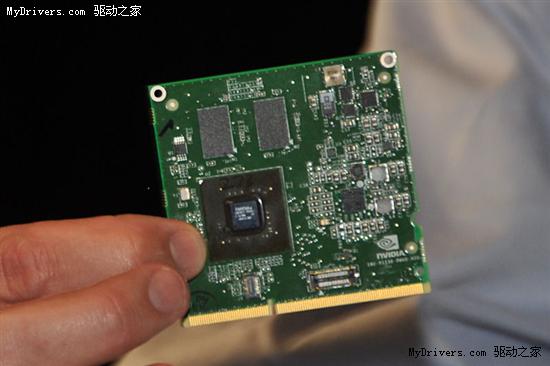

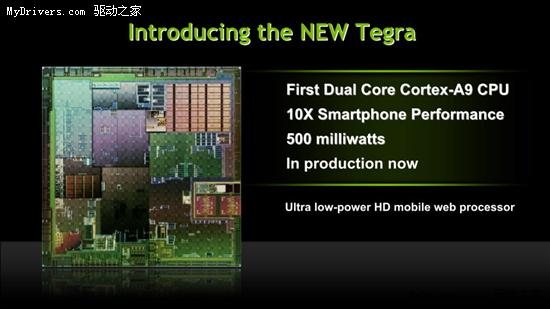

其实，Tegra 2只能说是一个代号或者俗称，真正的产品型号是“Tegra 250”，市场推广宣传的时候则会叫作“下一代Tegra”或者“新Tegra”。 第一代Tegra基于单核心的ARM11处理器，如今的Tegra 2则使用了双核心的ARM Cortex-A9，频率最高1GHz，另外还有ARM7处理器(用于内部数据/功耗管理)、视频编码处理器、视频解码处理器、图像信号处理器、音频处理器、GeForce图形处理器，合并号称“八核心”，其中视频编码解码从720p升级到了1080p。 Tegra 2采用台积电40nm工艺制造，集成2.41亿个晶体管，核心面积约49平方毫米，除了上述八个处理核心外还集成了输入输出、双显示、HDMI、NAND闪存、USB等多种控制器和1MB大容量缓存，支持低电压DDR2内存，容量和带宽都翻了一番。 Tegra 2的工作功耗只有500毫瓦(0.5瓦)，号称能在同样的功耗水平上带来四倍于Tegra的性能提升，同时是智能手机性能的十倍，自身也因此定位成了一颗“超低功耗高清移动网络处理器”。

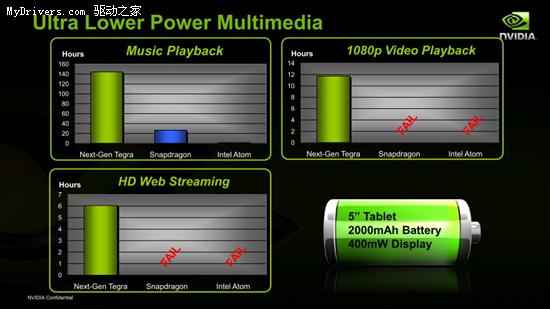

NVIDIA宣称，在配备2000毫安电池、显示屏功耗400毫瓦的5英寸Tablet平板机上，Tegra 2播放音乐可坚持140多个小时，播放1080p高清视频接近12个小时，高清网络流传输也有6个小时，远胜高通Snapdragon和Intel Atom。
|
