LGA1155 Sandy Bridge处理器实物、截图首曝

曾经独家曝光Bloomfield、Clarkdale等处理器的台湾“JCornell”今天又给我们带来了Intel的下一代处理器：Sandy Bridge。

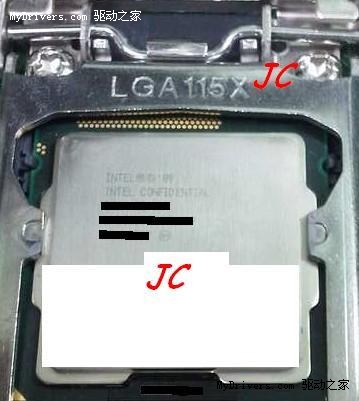

首先是正面照，不过为了保密，表面的文字标识大多都被抹掉了，几乎什么也看不出来，不过主板插座上的“LGA115X”字样清晰可见。Sandy Bridge处理器将改用LGA1155封装接口，不兼容目前的LGA1156。

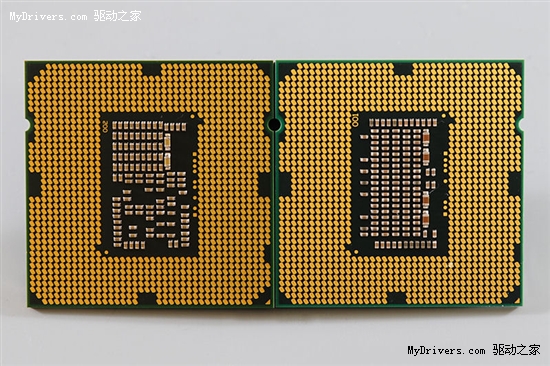

左Clarkdale 由Lynnfield

背面中心的电容布局完全不同于Clarkdale、Lynnfield，四周的触点几乎完全一样，单其实减少了一个，而且很多触点的作用也发生了变化。对比Clarkdale Core i5-661和Lynnfield Core i5-750处理器的LGA1156封装，你能看出LGA1155少了哪一个触点么？

Clarkdale

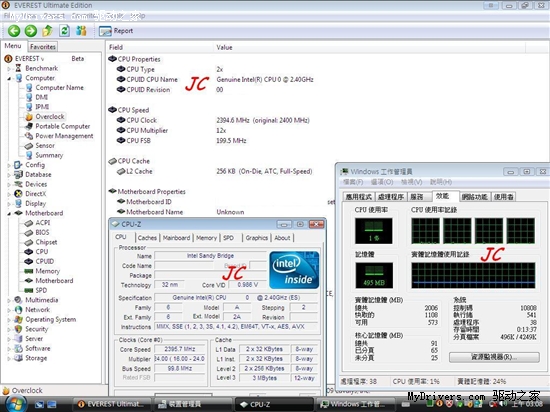

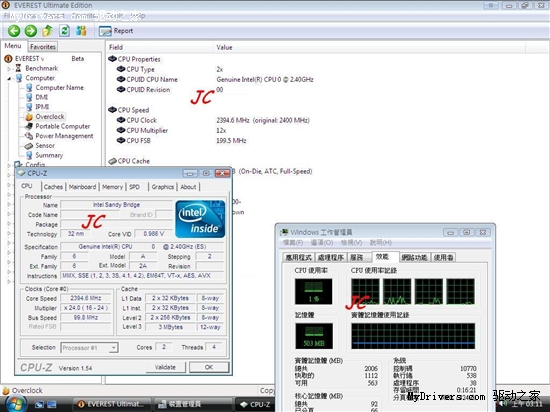

CPU-Z 1.54已经可以识别Sandy Bridge的不少信息，从中我们可以了解这是一颗双核心四线程处理器，32nm工艺制造，核心电压仅有0.986V，主频2.4GHz，不过基准外频为100MHz，不同于目前广泛的133MHz，因此倍频达到了24x，另外指令集支持中也出现了AVX(高级矢量扩展)的身影。

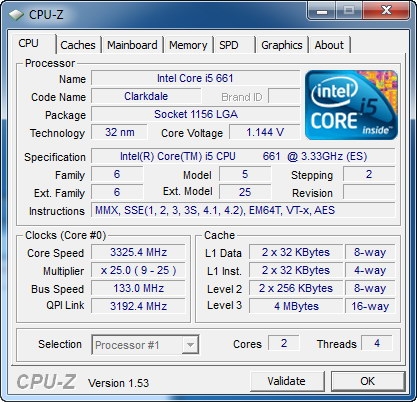

Sandy Bridge的缓存架构相比于Clarkdale也发生了很大变化：一级缓存容量未变单指令缓存从4路关联变为8路关联，三级缓存则从4MB 16路关联降至3MB 12路关联，但到底为什么这么做还不太清楚。

可惜没有看到整合图形核心的规格。
