Intel Sandy Bridge内核架构全面解析

旧金山秋季IDF 2010：昨天，Intel对下代处理器架构Sandy Bridge(官方简称SNB)的一些技术特点做了深入阐述，并展示了美丽的晶圆和芯片照片。今天，我们就深入新架构内部，看看它到底有哪些神奇的地方。喜欢钻研技术的硬件玩家们，饕餮盛宴来了。

SNB是Intel 2011年的一次重大架构更新，官方称为“2011年第二代Intel Core处理器家族”，主要针对性能级和主流市场，而高端领域暂时继续交给Gulftown Core i7-900系列六核心，入门级领域则要到明年底甚至2012年才会升级。

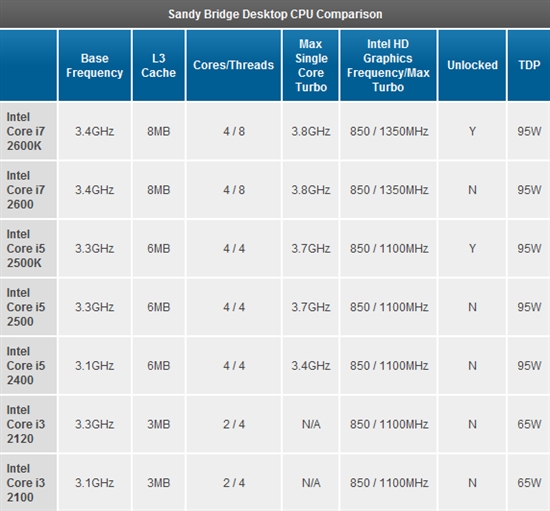

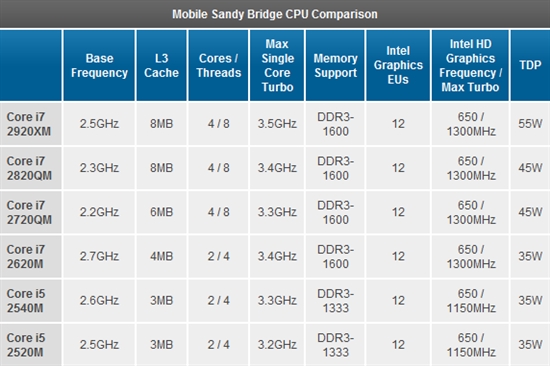

SNB首批产品将于2011年初发布并上市，同时涵盖桌面和笔记本，架构方面也基本相同，具体型号和规格如下：

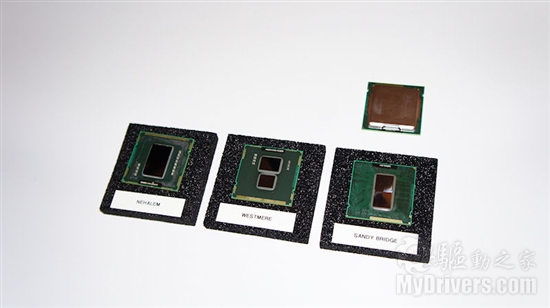

从左至右：Nehalem、Westmere、Sandy Bridge(上方是一颗SNB处理器)

除了处理器，配套的芯片组、主板、散热器等也会一并更新，其中芯片组是6系列，桌面上主要有P67、H67、H61等型号，原生支持最多两个SATA 6Gbps接口，但没有原生USB 3.0，仍需要依赖第三方控制器，另外还有PCI-E 2.0 5GT/s高速总线。

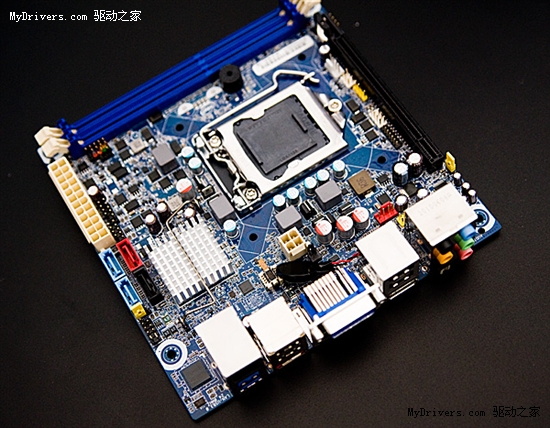

6系列主板的插座将改为LGA1155，不兼容当前的LGA1156。

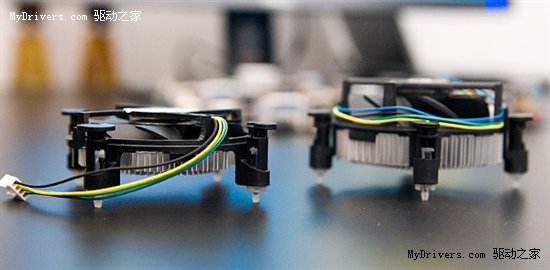

原装散热器也随着处理器功耗的降低而瘦身，特别是45W低功耗版本会搭配半高式矮版散热器。
