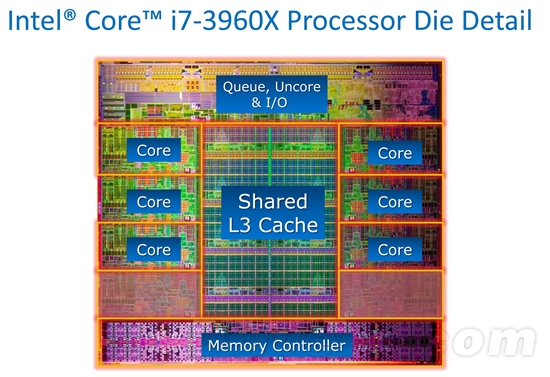

Sandy Bridge-E处理器发布之时，Intel公布了一张其内核架构照片，虽然分辨率超高但却过于简单，只列出了处理核心、三级缓存、内存控制器、队列/非核心/IO模块等四部分。
日本网站PCWatch的专栏作家後藤弘茂今天就对SNB-E的内核架构进行了详细分析、对比，揭开了诸多细节之谜。
首先是一张全景图，可以清楚地看到八个处理核心、八块总计20MB三级缓存、环形总线(两条白色虚线)、两个双通道DDR3内存控制器物理层(总计四通道)、内存助手、两个PCI-E控制器物理层(总计四十条PCI-E通道)、PCI-E助手、两个QPI总线物理层、QPI助手、电源控制单元等等。 整个核心拥有22.7亿个晶体管，采用32nm Bulk工艺制造，核心面积435平方毫米，长度和宽度分别为20.9毫米、20.8毫米，基本呈正方形。
大家应该注意到了，最顶级型号Core i7-3960X才不过六个核心、15MB三级缓存，这又是怎么回事儿呢？很简单，SNB-E其实只是在服务器版Sandy Bridge-EP的基础上精简而来的，屏蔽了至少两个核心和5MB(低端型号屏蔽得更多)，同时还禁用了QPI总线相关模块，从而不支持多路并联。 完整版的SNB-E要到服务器上才会发挥全部威力，那将是全新的Xeon E5系列。

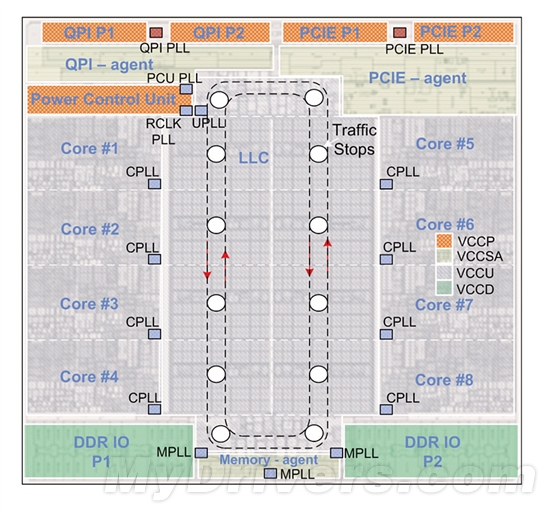

这是SNB-E/SNB-EP架构图的另一种描绘方式，其中双虚线上的每个白圈代表环形总线的一个“停靠点”，包括三级缓存上的六个、PCI-E控制器上的；两个、内存控制器上的两个。 另外还可以看到多达十六个PLL(锁相环)和四个电压测量点。

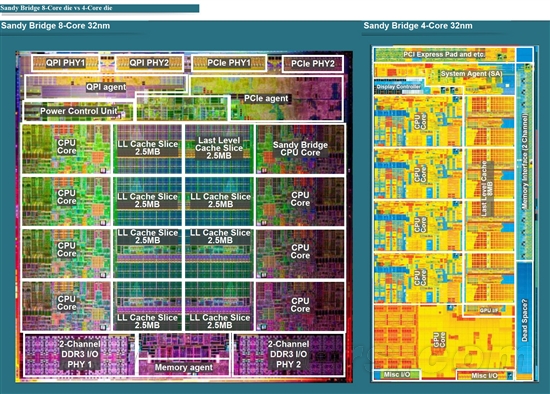

这是八核心SNB-E与四核心SNB的内核对比，后者明显小多了，但是有GPU图形核心。 |
