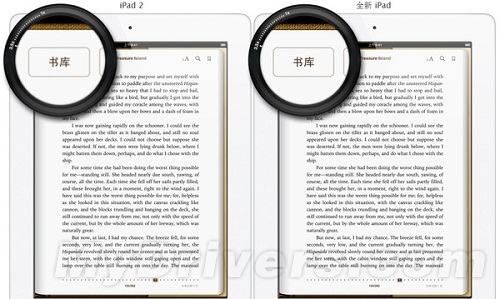

多点触控、重力感应、视网膜屏幕，每次苹果发布新品总会让我们熟悉一些原本陌生的名词，这次新iPad当然也不例外。超高孔径液晶技术（Super High Aperture），现在可能你根本就不知道这是什么，但是不久的将来随着新iPad走入千家万户，你一定会变得对这几个字耳熟能详。 据DisplaySearch报导，9.7寸的新iPad能够达到惊人的2048x1536分辨率正是拜其所赐。虽然它最早是由夏普和JSR（日本屏幕材料制造商）所开发的，但不出意外，这项技术又将借由苹果之手被发扬光大。 传统的液晶面板中，信号传输的线路和控制液晶的氧化铟锡透明电极两者是在同一个平面上，但随着像素密度的增加，信号线路和电极间的距离大为靠近，就会产生各种的信号干扰问题。 超高孔径液晶技术是通过使用一块约为3微米厚，用光蚀刻技术绘制的树脂层覆盖在线路之上，让透明电极层与信号线层分离开来。这样做除了降低信号干扰之外，也可以略为增加透明电极的面积，加强整个面板的透光率。 但即使如此，新的高密度面板还是需要更强的背光源才能达到和之前一样的亮度，所以新iPad使用的LED数量至少是iPad 2的两倍，而同时在功耗增加的情况下为了能保持续航力，其电池容量也有了大幅的增长。(文/engadget中国)
|
