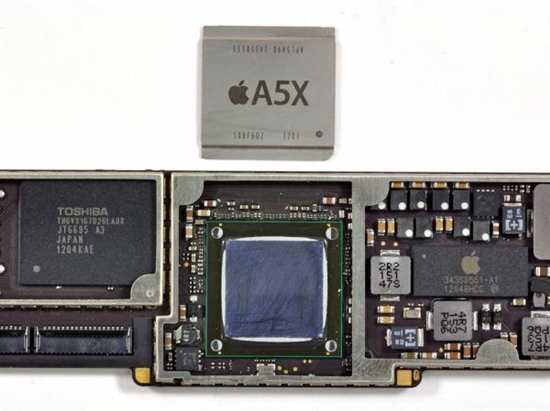

iFixit拆解苹果The new iPad之后，著名硬件网站Anandtech搜集多方面信息，进一步剖析了苹果A5X SoC处理器的真相。
Anandtech援引Chipworks的消息称，A5X处理器仍然采用三星45nm LP制程工艺，die size达到了162.94平方毫米，至于这是个什么概念，让我们来看看一些x86/ARM处理器的核心面积对比：

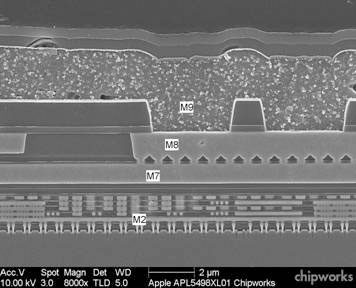

在苹果A5之中，PowerVR SGX 543MP2约占30%的核心面积，差不多36.6平方毫米，而A5X中这一数值接近于翻了一倍。 Chipworks同时提供了一张苹果A5X的电子显微镜横向分析图，可以看到A5X包括9个金属层。
而TechInsights也提供了A5以及A5X处理器的清晰照片，从中可以看出A5X比A5多出的2个GPU核心。另外一点比较重要的是集成的DDR内存控制器，尽管目前还不清楚到底是4*16还是6*32bit，但苹果在A5X中将其从A5的CPU核心旁边移至了GPU核心处，现在知道A5X中哪块最吃带宽了吧。
|

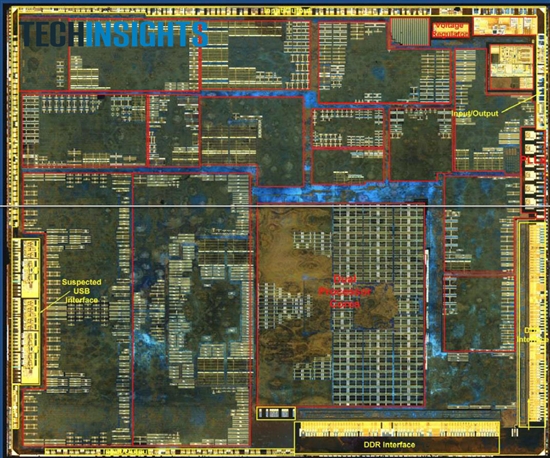

A5处理器核心图

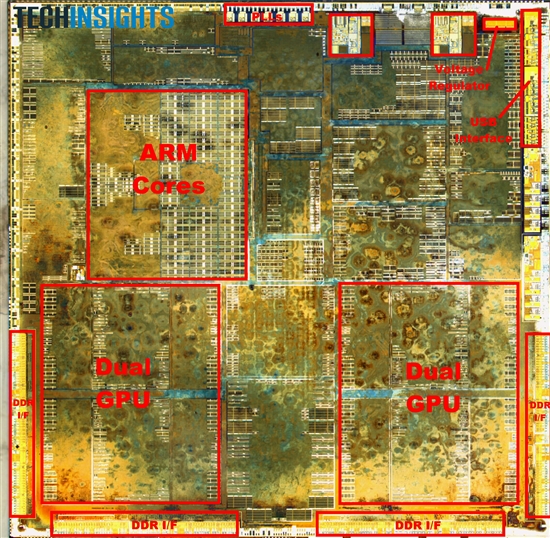

A5X处理器核心图
