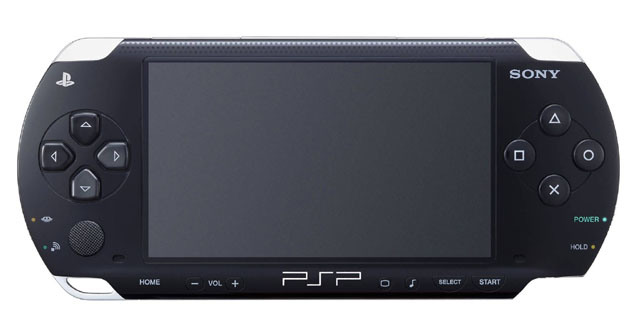

根据Register报道，SONY昨天在美国加州Stanford大学的一次会议上公布旗下PSP家用游戏机内建芯片的情况。根据SONY官方说法，PSP内建CPU、1颗媒体处理器，1颗3D图形引擎，1颗安全处理器和1个电源管理器。其中CPU采用333MHz MIPS，CPU跑133MHz FSB，CPU内建1个向量处理引擎，PSP当中CPU的工作频率、FSB频率和工作电压，都可以由电源管理器控制，根据CPU任务负荷量动态变化，其中CPU工作电压最低可以降低到0.8v，以达到节电目的。 PSP当中的3D图形引擎采用0.09微米制程，工作频率166MHz，位宽512-bit，每秒可以生成6亿6400万像素，，每秒的多边形生成能力是3千500万，内建2MB eDRAM，另外还有2MB eDRAM供媒体处理器使用。3D图形引擎支持直接光照、裁剪、环境投射、纹理映射、雾化、Alpha混和、深度和Stenncil测试、顶点混和变形效果。 PSP媒体处理器，具备24-bit可编程数据通路，可以配合不同的声效、视频Codec工作，具备MEPG4编码解码能力，工作频率166MHz。SONY的安全处理器功能在于防止游戏盗版和篡改系统。 SONY在会上没有说明以上处理器是集成在1个封装当中，还是单独存在于PSP电路板上。不过，SONY证实PSP支持USB2.0，支持记忆棒、支持32MB 移动版DDR SDRAM。PSP搭载480x727像素宽屏LCD，采用1.8GB容量 6厘米光盘做为游戏存储介质。  |
