SC 2019超算大会期间，NVIDIA低调发布了新款顶级计算卡“Tesla V100S”，自然就是此前Tesla V100的升级版本。 Tesla V100最早发布于2017年5月份的GTC 2017图形大会上，基于全新的Volta伏特架构、GV100大核心，台积电12nm工艺制造，集成210亿个晶体管，面积达815平方毫米，拥有5120个CUDA核心、640个Tensor张量核心，最初基于SXM2形态(300GB/s NVLink总线)，很快又增加了PCIe形态(32GB/s PCIe总线)。 两年多过去了，Tesla V100的地位依然无可撼动，而最新的Tesla V100S更进一步，核心、显存双双提速，但功耗却没变。

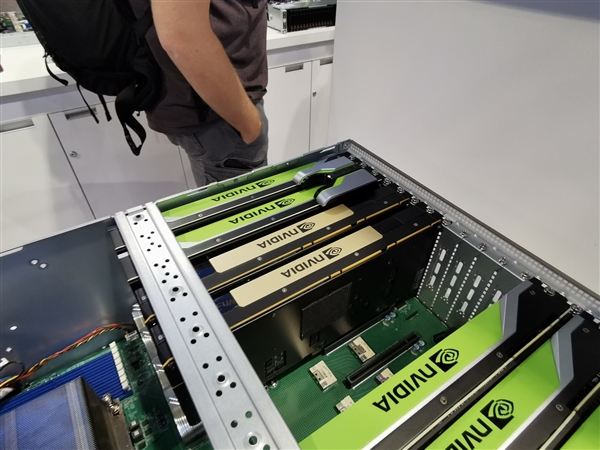

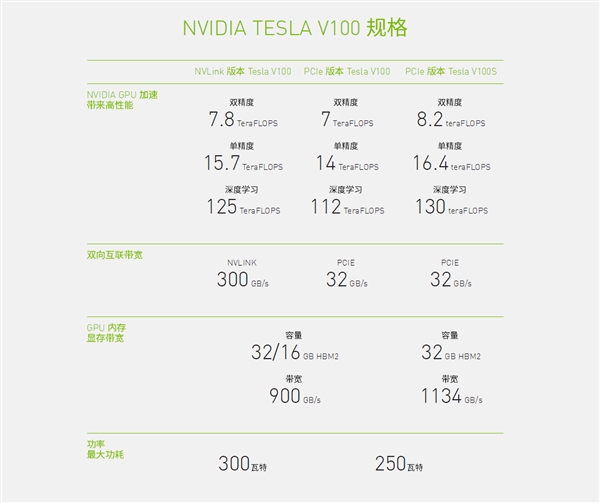

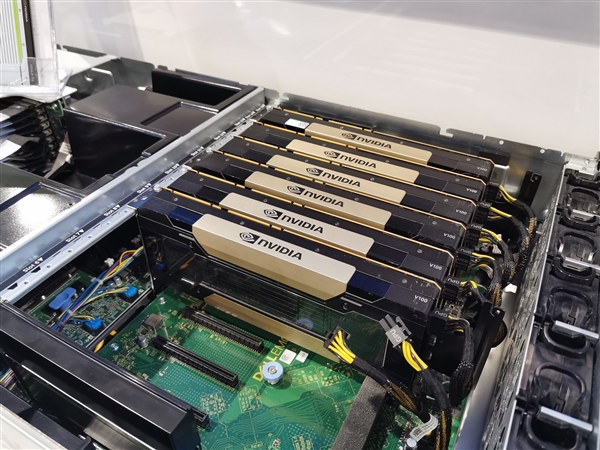

Tesla V100S只有PCIe扩展卡一种形态，双精度浮点性能8.2TFlops(万亿次浮点计算)，单精度浮点性能16.4TFlops，深度学习性能130TFlops，相比于PCIe、SXM2版本的Tesla V100分别提升了最多17％、5％。 显存方面，依然采用HBM2，容量固定在32GB而不再提供16GB版本，位宽仍为4096-bit，频率从1.75GHz加速到2.21GHz，带宽也从900GB/s增加到1134GB/s。 不过大幅提速的同时，Tesla V100S的功耗依然维持在250W，显然无论制造工艺还是核心架构都更加成熟。 此外，从现场展示看，Tesla V100S的“肩部”底色从草绿色变成了土豪金色，很容易分辨。
|
