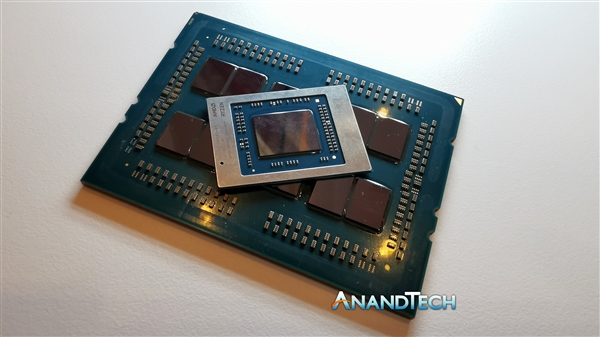

AMD近日正式发布了锐龙4000U、锐龙4000H系列移动APU(代号Renoir)，采用7nm工艺、Zen 2架构，最多八个CPU核心、八个GPU计算单元(512SP)，热设计功耗15/45W。 发布会后，AnandTech参观了AMD的展台，惊喜地发现了锐龙4000 APU的裸片，旁边还摆着64核心128线程撕裂者3990X的裸片，于是测量了一下它们的核心面积。

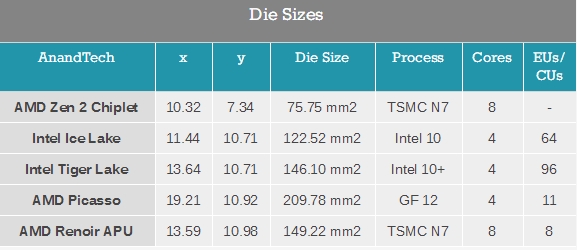

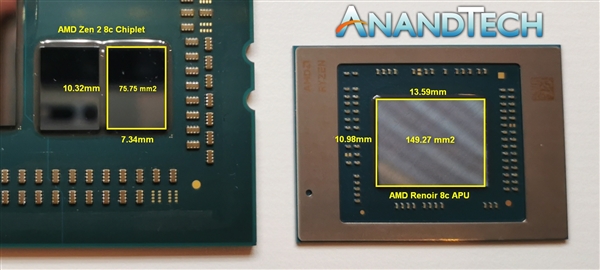

三代锐龙和三代撕裂者都采用了chiplet小芯片设计，每颗CPU Die内有八个核心，实测面积为10.32×7.24＝75.75平方毫米(官方内核面积74平方毫米加一些额外填充)。 锐龙4000 APU内核实测长度13.59毫米、宽度10.98平方毫米，面积为149.27平方毫米。 这样的面积下，结合台积电7nm工艺每平方厘米0.09的缺陷指标，锐龙4000 APU的良品率就是90％左右，尽管这并未考虑制造良率，也是相当可观的。 另外，锐龙4000 APU发布之前，就有猜测AMD会如何设计，是四个CPU核心加更多GPU核心，还是八个CPU核心加较少GPU核心。 结果，AMD不但塞进去八个CPU核心、15W热设计功耗下加速频率达到4.3GHz的同时，还放入了八个GPU计算单元并号称性能比上代提升56％，非常精妙，也非常不容易。
顺带一提，GF 12nm工艺制造的锐龙3000 APU面积为209.78平方毫米，有四个CPU核心、11个GPU单元。 10nm+工艺的Intel Tiger Lake面积为146.10平方毫米，有四个CPU核心、96个GPU单元(当然AMD/Intel GPU单元没有直接可比性)。
|
