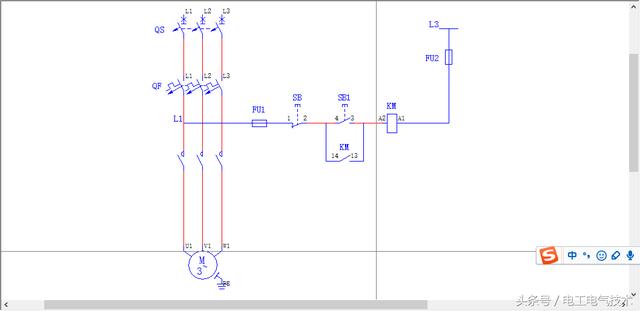

上图是一副简单的自锁电机控制回路接线图，下面我们来讲解下此图原理
分析原理：
回路送点顺序
1.合上隔离开关QS
2.合上主回路断路器QF
3.合上控制回路熔断器FU1 . FU2
启动运转
按下启动按钮SB1,其动合触点闭合,电源L1相→控制回路熔断器FU1→SB停止按钮→启动按钮SB1→交流接触器KM线圈→同时接触器辅助点有常开变常闭（自锁）→控制回路熔断器FU2→L3相,交流接触器KM线圈两端构成380V的工作电压
交流接触器KM线圈获得380V电压动作,同时KM常开节点闭合，此时交流接触器KM三个主触点同时闭合,电动机M绕组获得三相380V交流电源,电动机M运转，此时电机已经在运行状态
当手按下停止按钮SB时,SB的动合触点从常闭状态，变成常开（断开状态）,切断交流接触器KM线圈电路,同时KM常闭节点变常开，此时交流接触器KM线圈断电,交流接触器KM释放,交流接触器KM三个主触点同时断开,电动机M绕组脱离三相380V交流电源,停止转动,此时电机处于停止状态
操作方法
按下按钮SB1,其动合触点闭合,KM线圈得点，同时KM常开变常闭进行自锁，电动机启动运转。
当手按住停止按钮其动合触点断开,电动机停止运转
