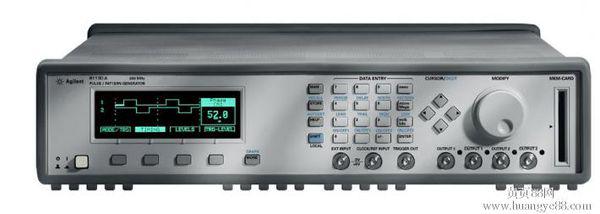

陈康明的回答：脉冲信号发生器是信号发生器的一种。信号发生器按信号源有很多种分类方法，其中一种方法可分为混和信号源和逻辑信号源两种。【安~泰~测~试】整理 脉冲信号发生器主要技术指标 (1)重复频率：10 Hz?1 MHz (即重复周期为100ms?1μs)。 (2)脉冲宽度0.1?1 000μs，共分4挡。 (3)双脉冲延迟时间：0.3?3000μs，共分4挡。 (4)脉冲前后沿：正脉冲≤45 ns； 负脉冲≤35 ns。 (5)输出幅度（内接或外接50Ω负载)：150 mV?20 V，连续可调，最大输出幅度为20 V时，误差≤±20%。 (6)占空系数≤80%。 (7)脉冲种类和极性： ①种类：A脉冲（即前脉冲）； B脉冲（即后脉冲）； (A+B)脉冲（即双脉冲）。 ②极性。有正或负脉冲输出。 (8)波形失真 输出幅度最大时，前冲、后过冲及顶部倾斜等脉冲波形失真均小于5%。 (9)同步输出 直流耦合输出负脉冲时，外接50Ω负载，输出幅度≥1.2V，重复频率10Hz?1MHz。 (10)外触发输入 ①直流耦合触发输入时，输入阻抗约为1 kΩ，触发幅度为1.2?20 V，频率范围为10 Hz?1 MHz。 ②每按一次【单次】按钮，即输出一个单脉冲（脉冲选择开关置“A”或“B”时）或双脉冲[脉冲选择开关置“（A+B)”时]。 刘艺滨的回答：频率范围：100Hz～10MHz 6位数显。
脉冲固有延时时间：80nS左右。
脉冲延时调节范围：30nS～3000μS。
脉冲宽度范围：30nS～3000μS。
脉冲边沿范围：10nS～1000μS。
脉冲过冲：≤5%。
脉冲输出幅度：200mV～5V。
基线直流偏移：－1V～+1V连续可调。
输出阻抗：50Ω（终端匹配）。
外测频率范围：50Hz～10MHz
|
