变频空调基本知识

变频主要是变频器调速。变频器的功能是将频率固定的交流电（三相的或单相的）变换成频率连续可调的三相交流电源。变频器的输入端接到频率固定的三相交流电源，输出端输出的是频率在一定范围内连续可调的三相交流电，对空调压缩机的运转速度进行调节，再接到电动机上。

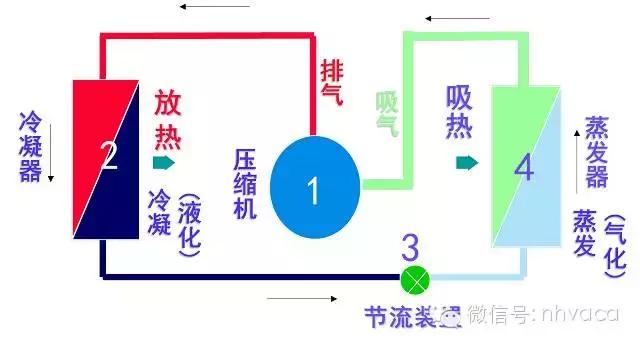

空调变频控制器制冷系统简图

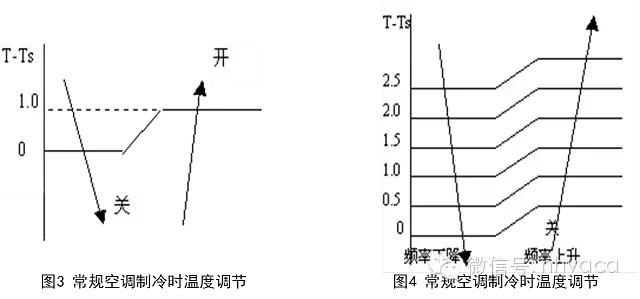

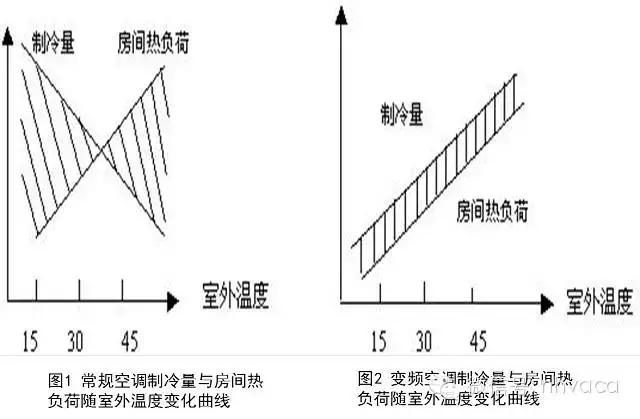

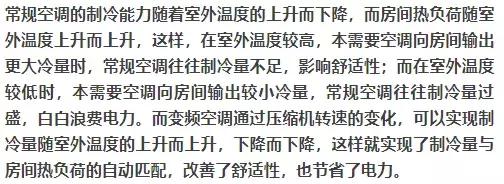

温度调节方法

变频器与空调系统的匹配基础知识

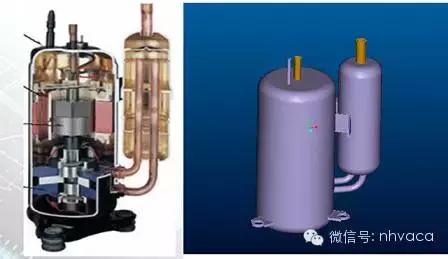

压缩机压缩机按其工作方式的不同，可以分为一般分为旋转式，往复式和涡旋式压缩机。不同的压缩机工作原理都是一样的，即利用内部机容积的改变来实现制冷剂气体的压缩过程。而旋转式压缩机也成转子式，具有无吸气阀，吸气管直通压缩室，向上排气等一系列特点，所以具有气流阻力小，机械损失少，吸过热低等优点，所以在空调器上得到广泛应用。变频压缩机一般都是单转子、双转子或涡旋压缩机。

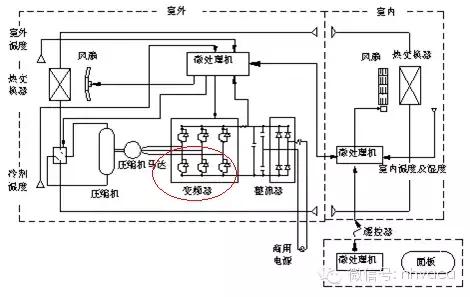

制冷剂常用制冷剂：R22 ：二氟一氯甲烷R407C：R32/125/134a(23/25/52)R410A：R32/R125（50/50）ODP:一千克化合物释放到大气中损耗臭氧层的程度，规定CFC-11的ODP值为1GWP：全球变暖潜能值，规定的GWP值为1R410A与R22空调器匹配参数的不同：额定制冷匹配R22R410A吸气温度℃10～1216～18排气温度℃8575吸气绝对压力Kg/cm25～68～10排气绝对压力Kg/cm218～2026～29额定制热匹配R22R410A吸气温度℃1～25～6排气温度℃8070吸气绝对压力Kg/cm24～57～9排气绝对压力Kg/cm219～2127～30由于R410A系统压力高容易造成系统冷媒泄漏，因此在配试时如果发生可能是以下几处泄漏：1.室内外机连接管连接处泄漏2.室外机截止阀阀心泄漏3.低压旁通阀阀心泄漏4.室外机毛细管震动磨漏5.系统管路和换热器连焊接点处假焊泄漏6.室外压缩机U形管泄漏7.管路凹瘪泄漏8.四通换向阀泄漏9.压缩机泄漏变频空调系统组成：·控制系统与感测装置·室内热交换器及风扇电机·室外热交换器及风扇电机·电源与变频器·变频压缩机（含驱动马达）·制冷剂回路与回路控制装置名词解释：变频：相对于定频机来说，压缩机的转速可以变化，从而可以调节制冷制热量。直流变频：直流没有频率，只能调速，这是一个约定俗成的说法，压缩机转子为稀土材料的永磁体，控制方式采用交－直－交闭环控制。交流变频：电机转子采用铁氧体，电效率以及磁效率损失较大，控制采用交－直－交开环控制。变频结构系统图

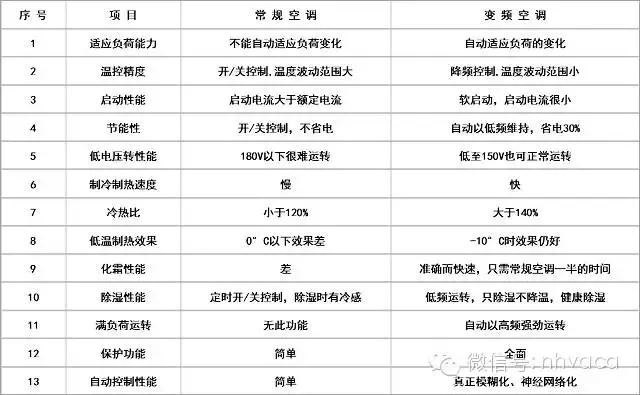

变频的概念区别

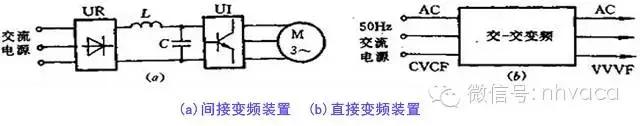

变频电路一般可以分为间接变频和直接变频两类。间接变频电路的特点是将工频交流电源通过整流器转化为直流电，然后再经过逆变器将直流变换成可变频率的交流电，因此又称为有中间直流环节的变频电路。直接变频电路则是将工频交流电一次性转变为可控频率的交流电，没有中间直流环节。我们变频空调的控制系统采用的是间接变频的方式。

交流变频与直流变频的区别

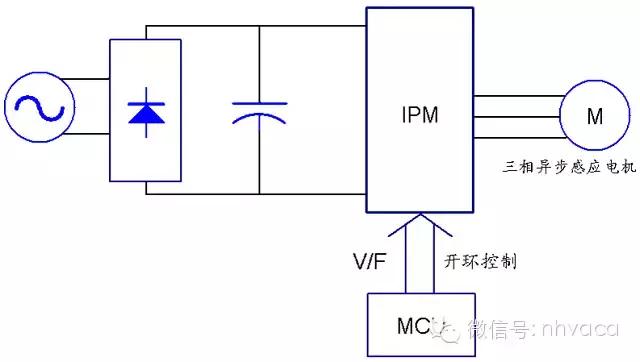

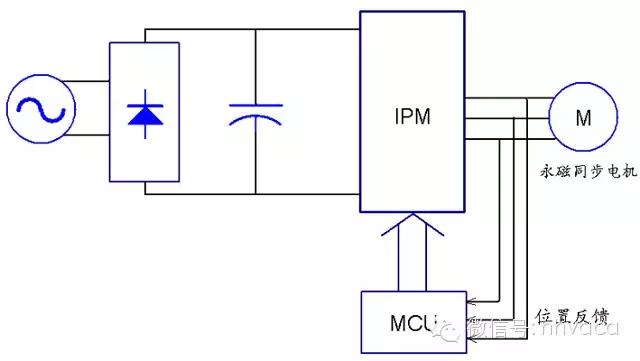

直流调速系统在电路结构上与交流变频系统比较相近，同样具有把工频交流电转换为直流电的整流环节和把直流电二次转化成交流电的逆变环节。它们之间的区别一方面是采用的电机不同，直流调速系统采用的是永磁同步电机，不同于交流变频系统所采用的三相异步感应电机，从电机的角度来说效率更高；另一方面直流调速系统具有位置检测环节，通过对压缩机转子的位置进行检测来实现对压缩机电机的闭环控制，相比较交流变频系统的开环控制来说，控制的精度更高，其效率也更高。

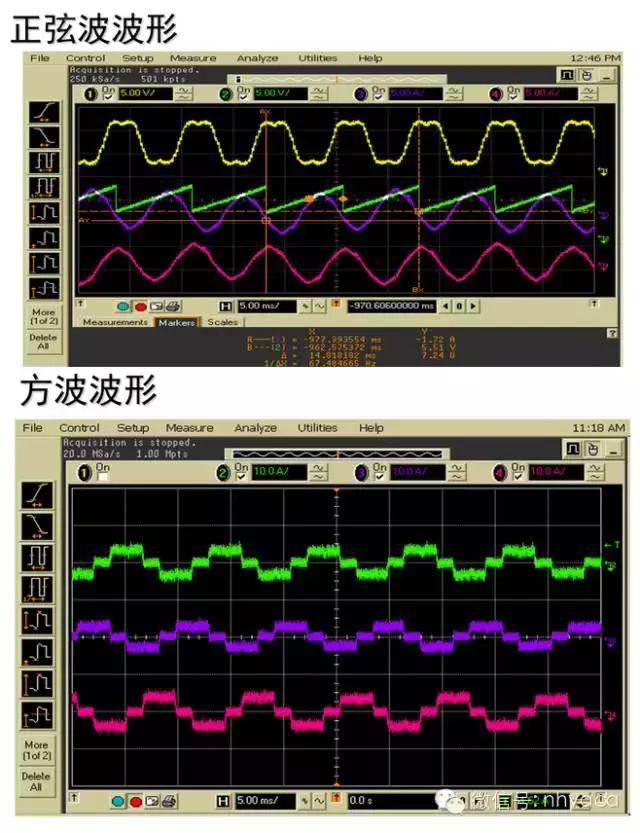

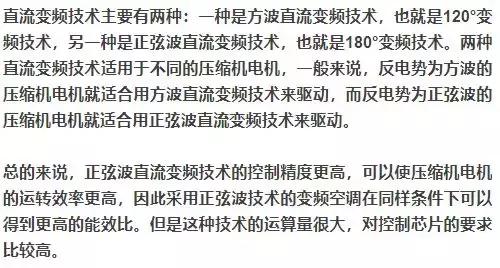

120°方波直流变频与180°正弦波变频

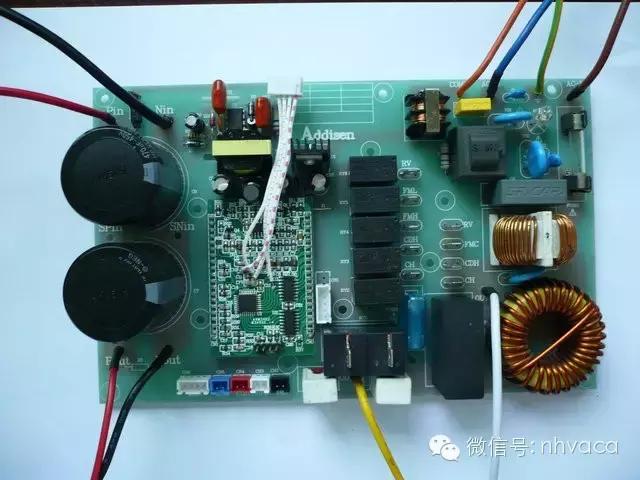

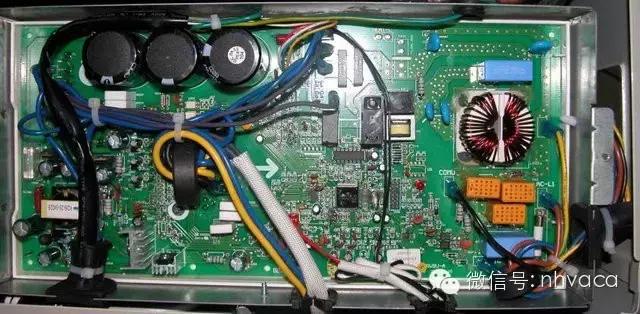

某品牌变频机主板形状

变频控制功能

针对于定频而言的另一种系统，首先是有一个变频压机，然后有一套控制变频压机的控制，最后还有一套保护变频压机和完善系统的器件。变频空调是通过变频器控制压缩机，改变压机的转速使压机的排气量同步调整。

电子膨胀阀简单介绍


交-直-交电压型变频器交直部分：① 交流输入电流接入室外控制器，控制器的滤波板对交流电滤波。② 滤波后输入到整流桥进行整流。③ 整流后直流电进入滤波电容器。滤波电容器功能是滤平全波整流后的电压纹波。当负载变化时，使直流电压保持平稳。直-交部分：模块板上的电路及元件都是变频模块的驱动部分，在模块里把直流电逆变成连续可调的三相交流电，来控制压缩机电机工作。目前迅速地普及应用的主要是这一种。

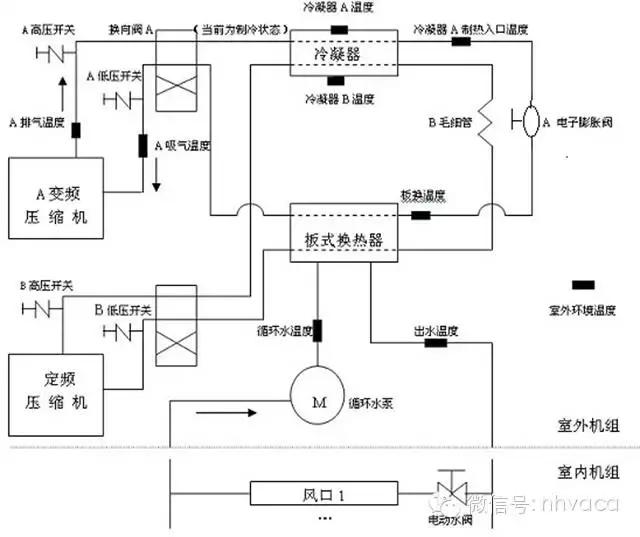

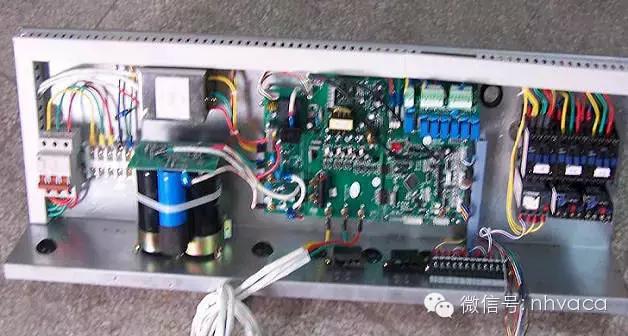

变频冷热水机组控制系统介绍

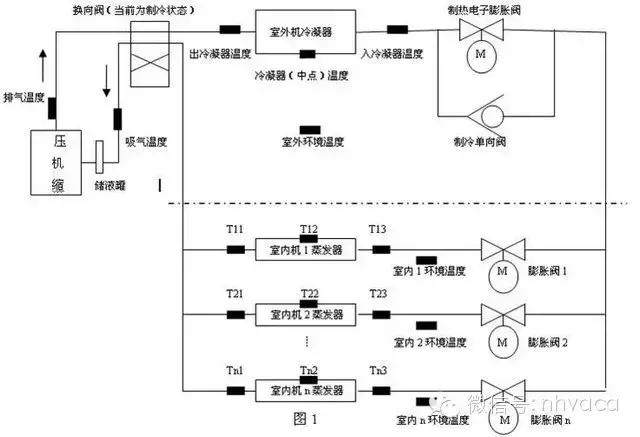

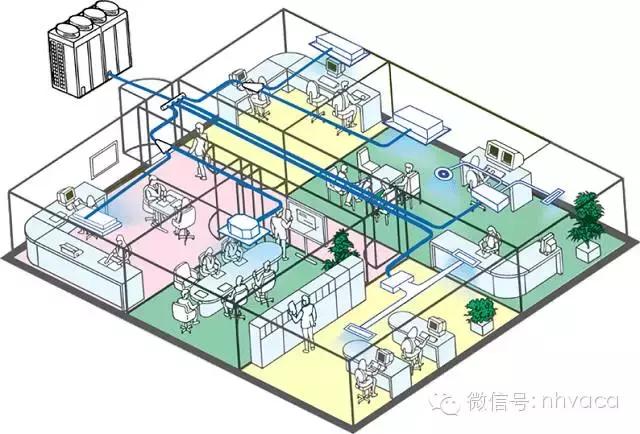

变频VRV机组控制系统介绍
