好多台式电脑都是没有音箱的（比如网吧、学校机房等），戴耳机耳朵又难受，耳机也不卫生，所以还需要一个微型功放，尽可能减小体积，主打便携，还要自带放音功能，所以才有了今天的作品。

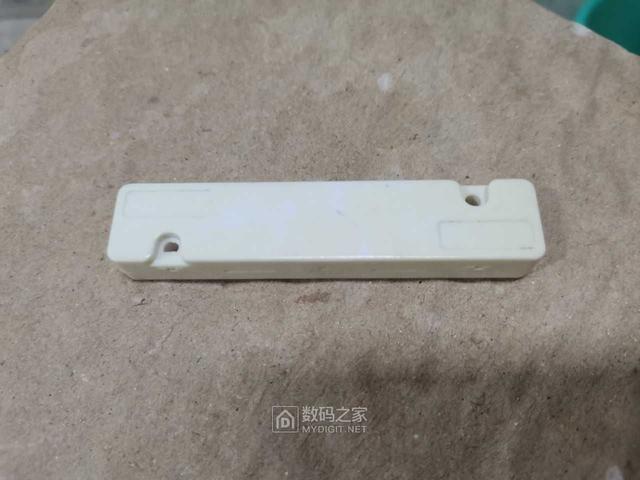

找一个塑料盒子，光纤接头保护盒，如图所示：

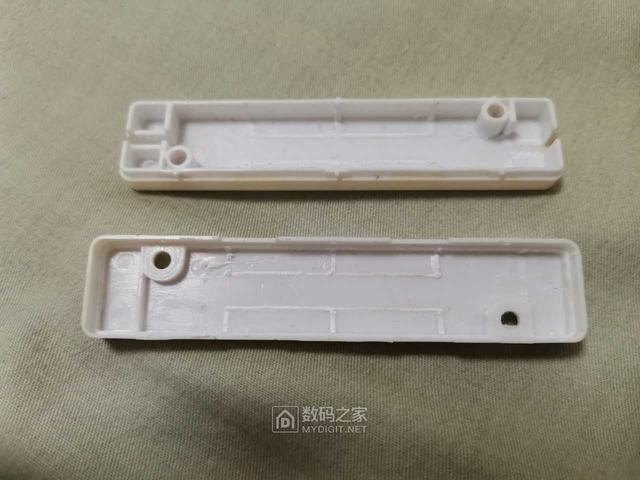

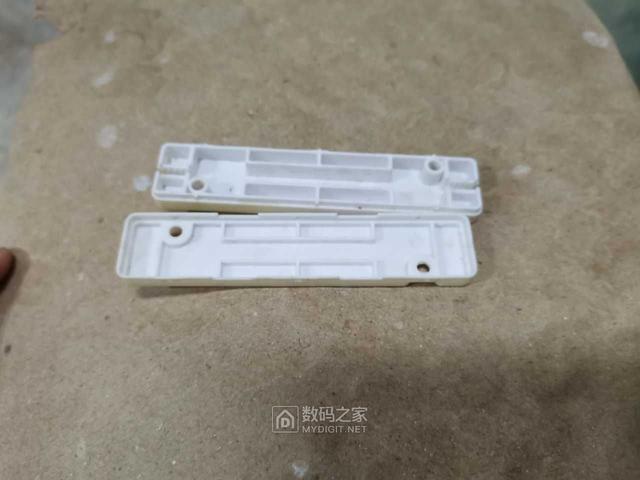

打开看看：

掰去里面碍事的塑料片：

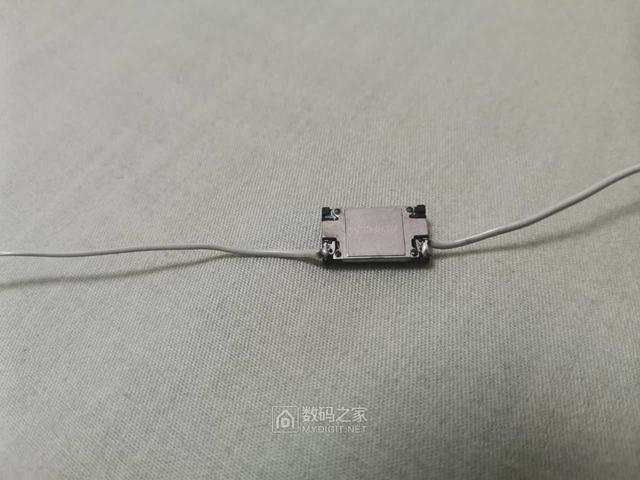

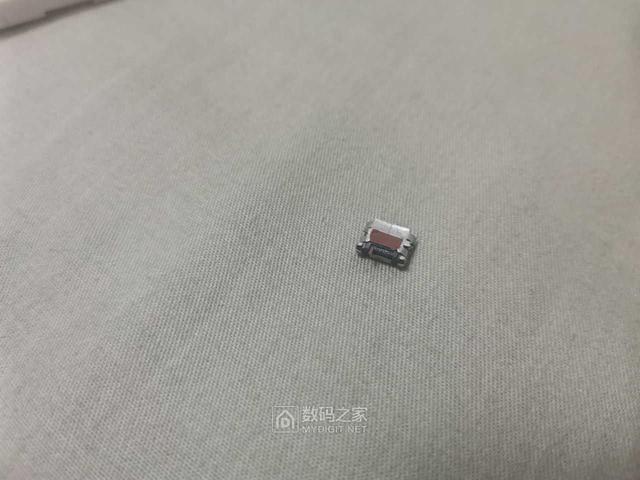

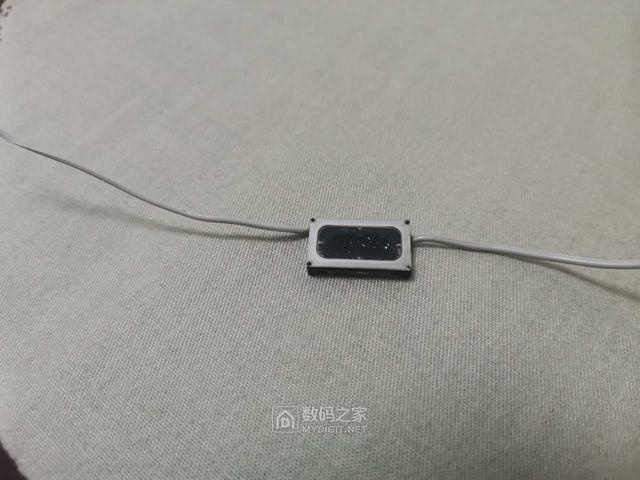

找个手机上拆的小喇叭，接好线：

手机喇叭虽小，声音不小，5米内放音没问题。

再找一个micro USB作为电源接口：

焊好正负极：

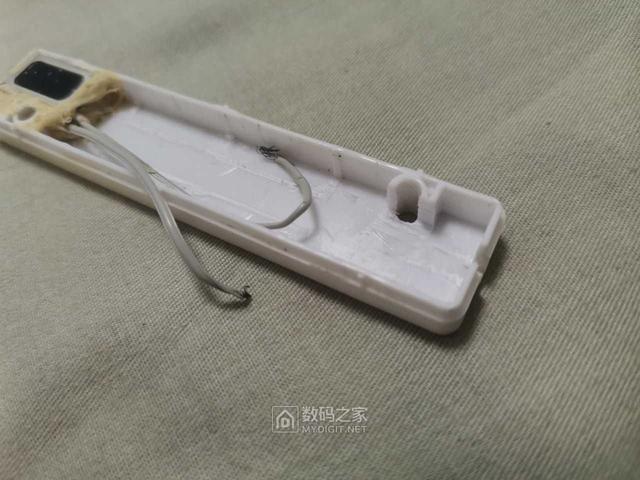

喇叭放在壳子里，用胶固定：

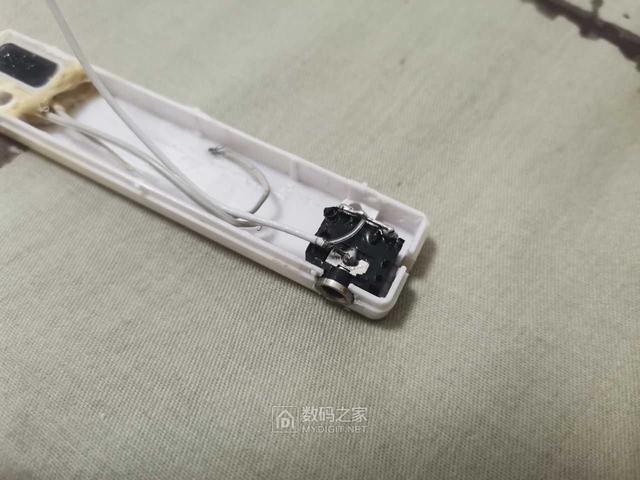

固定好一个耳机接口，焊好线：

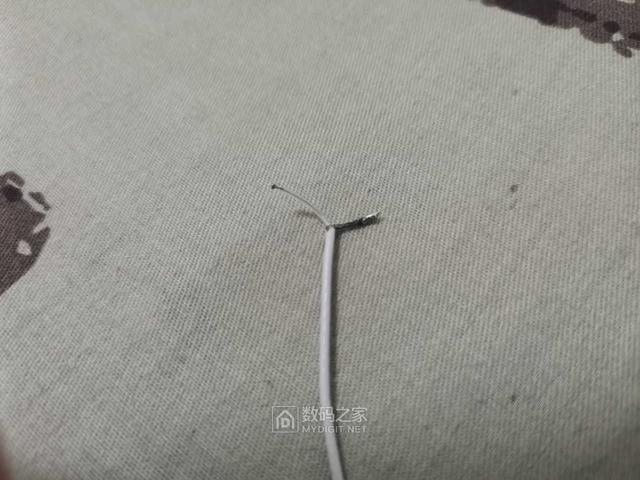

音频线要用这种镀银的同轴线才上档次：

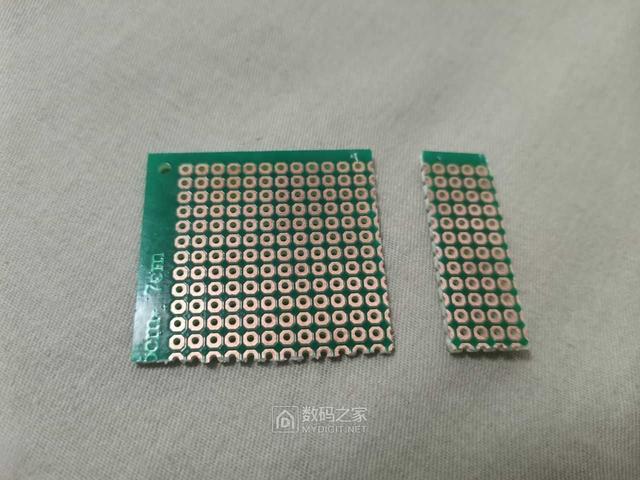

剪下一块洞洞板，话说洞洞板用着真方便：

元件导线都焊上去：

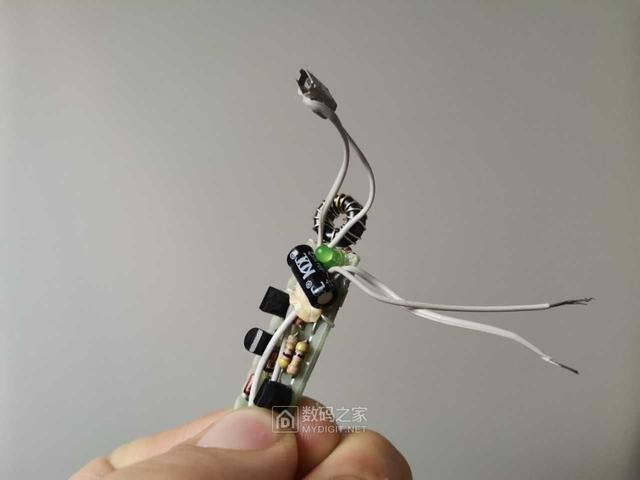

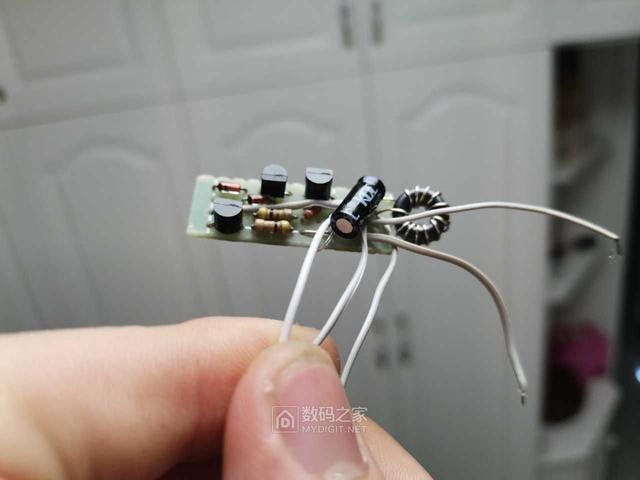

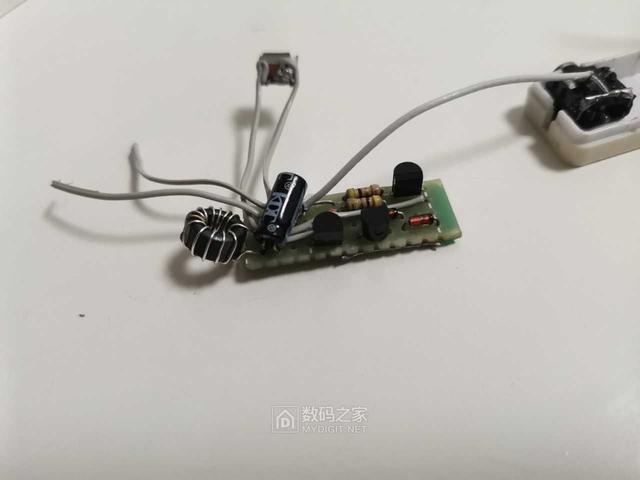

板子正面元件：8050、8550、9014三个三极管、2颗1n4148二极管、几个电阻、100U电容，银线磁环电感，后期还加了一颗LED指示灯：

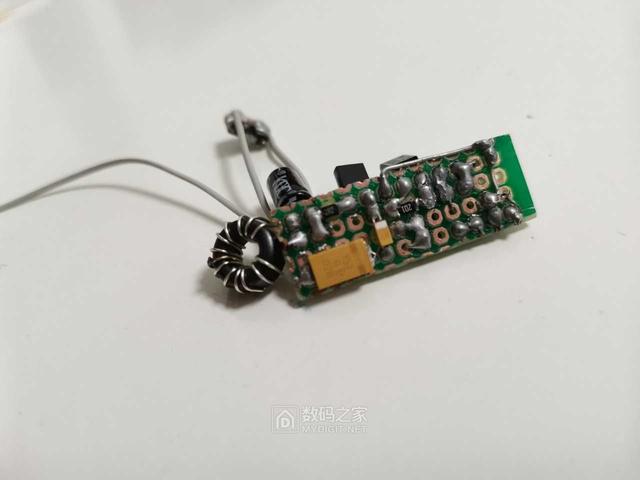

反面元件：贴片电阻、钽电容（输入输出各一颗），用料很奢华了，希望音质满意：

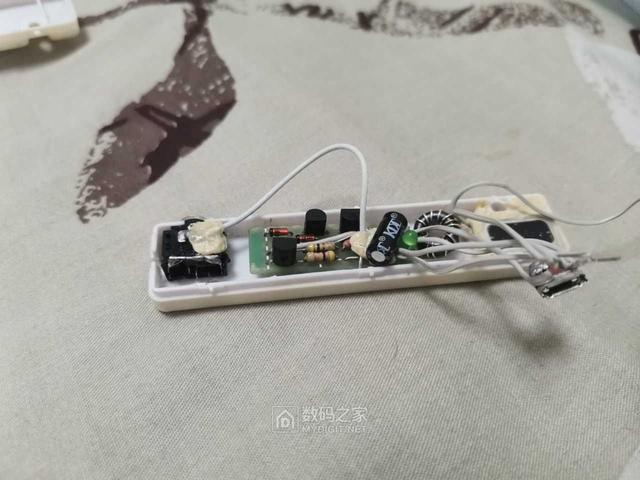

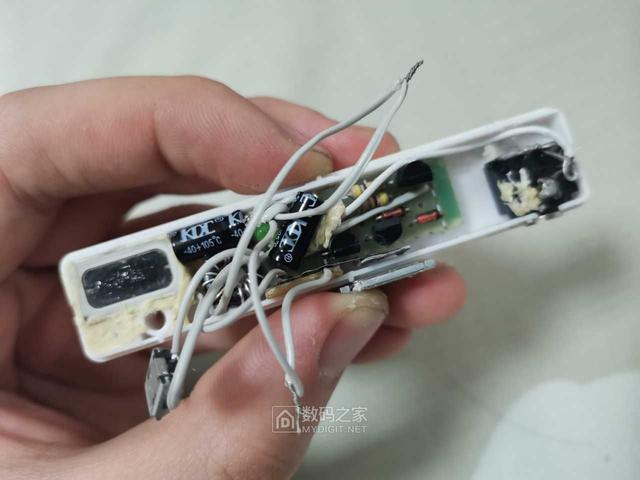

主板装入壳子：

由于这个功放带内部喇叭，同时可以外接音箱，为了互不干扰，设一个小开关控制内部喇叭，为了美观，为了个性，采用磁控开关。

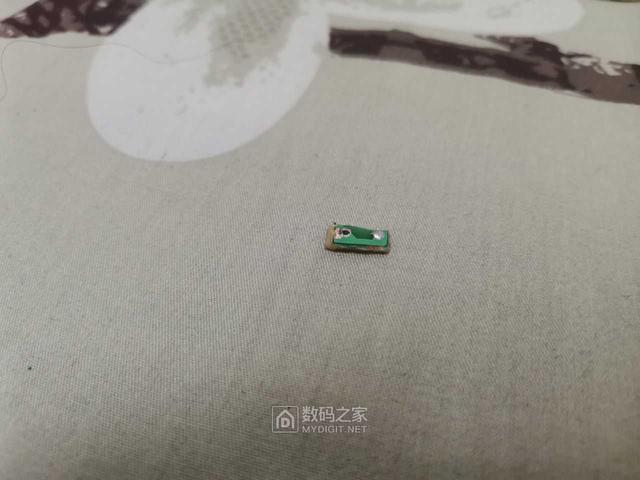

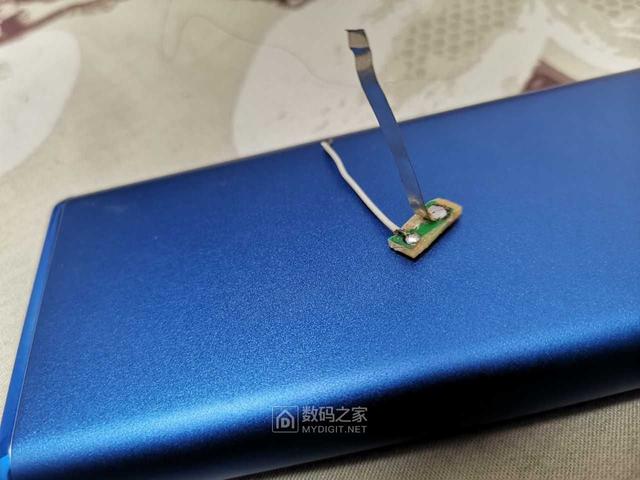

废PCB上剪下一小块，带2个焊点：

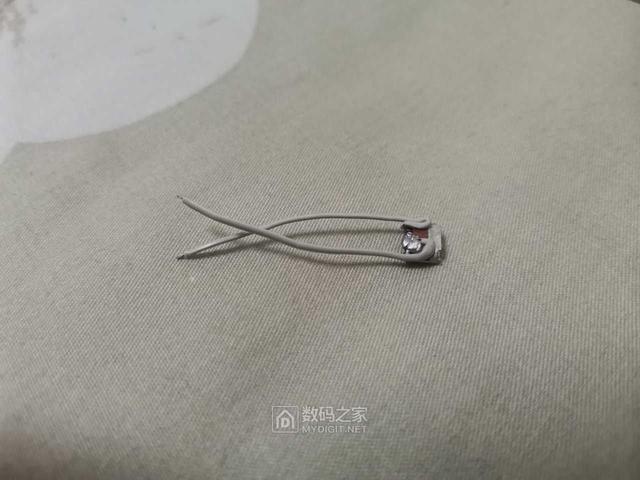

焊上导线和镍片：

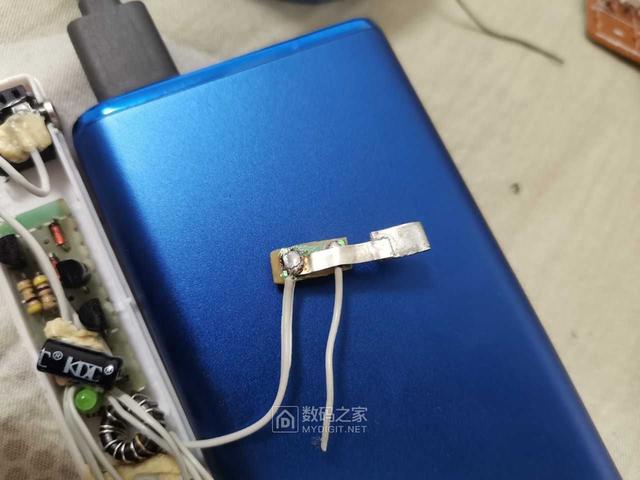

镍片一边粘上一个小铁片，调整镍片，使开关能在磁铁吸住时联通，移走磁铁时断开，这样磁控开关就做好了：

磁控开关固定在边缘位置，机壳外可以通过磁铁控制内部喇叭开/关（也算是个隐藏功能吧！）：

放一块磁铁，开关吸合：

固定好micro USB电源口：

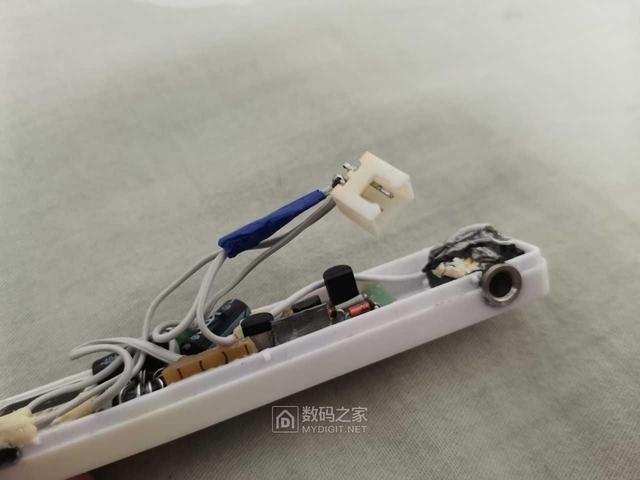

接上接插件，固定好，用于外接喇叭：

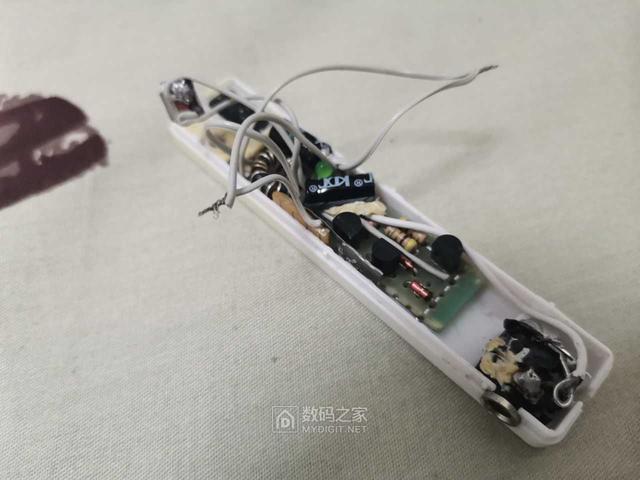

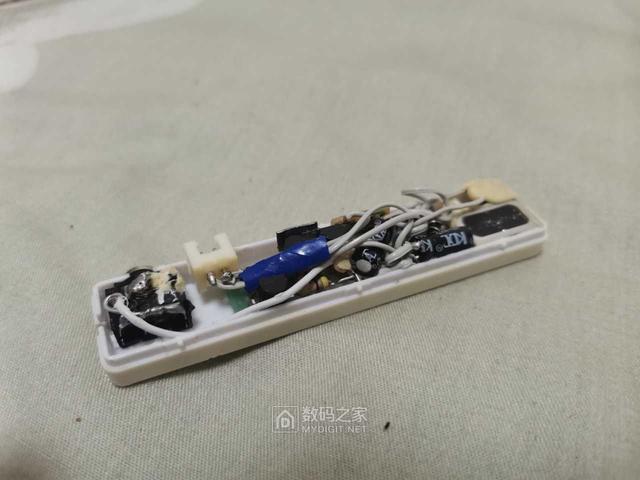

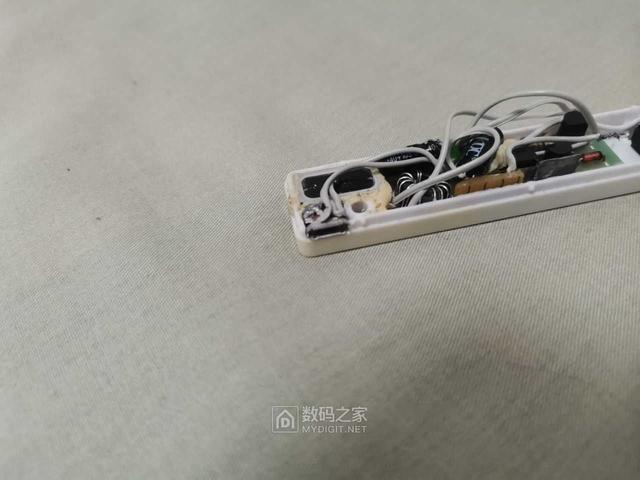

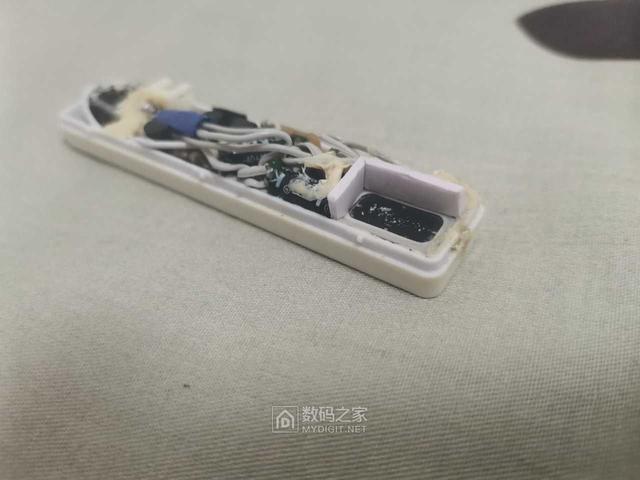

小盒子几乎要塞满了

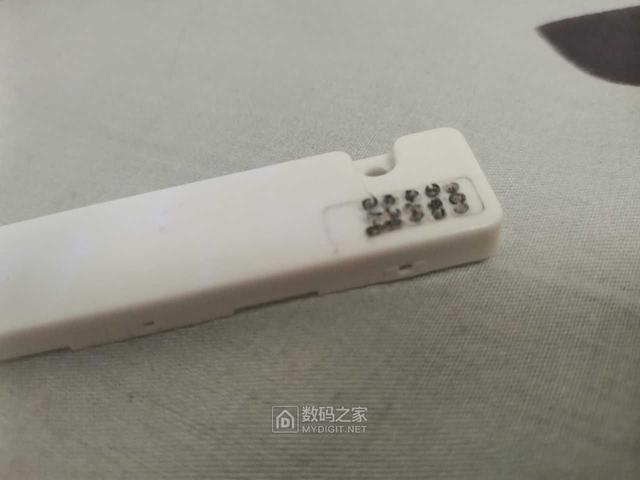

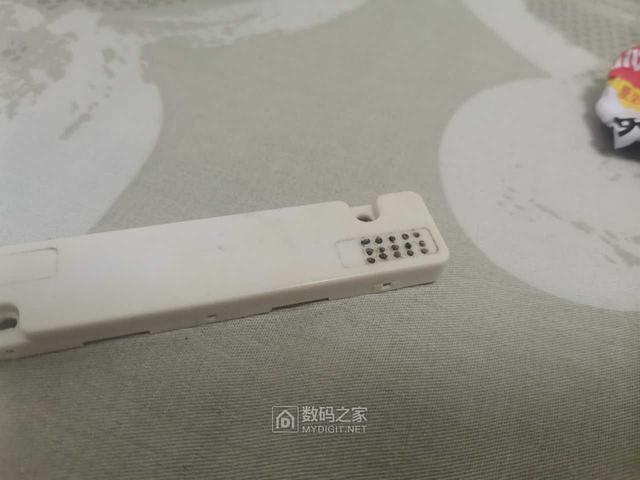

用火针大法（烧红的钢针）给上盖喇叭部位打孔：

小刀刮一下：

喇叭部位放塑料档片，构成音腔：

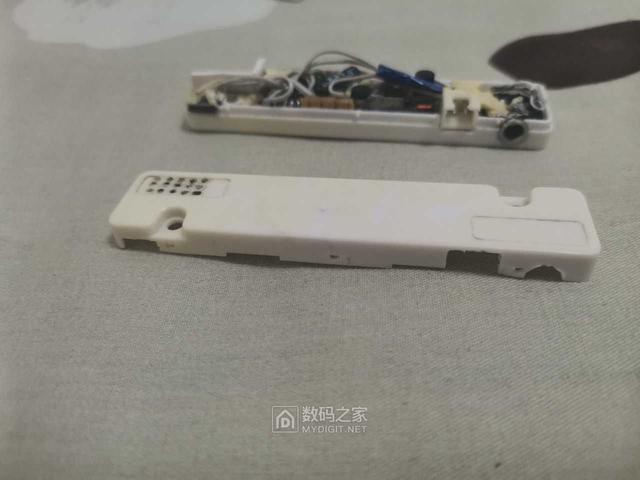

塑料壳的接口对应位置挖槽：

合上上盖，小心用502粘好：

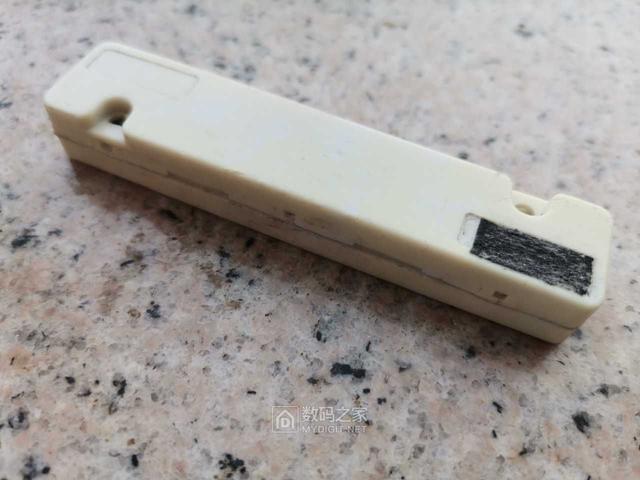

给喇叭口贴上保护网：

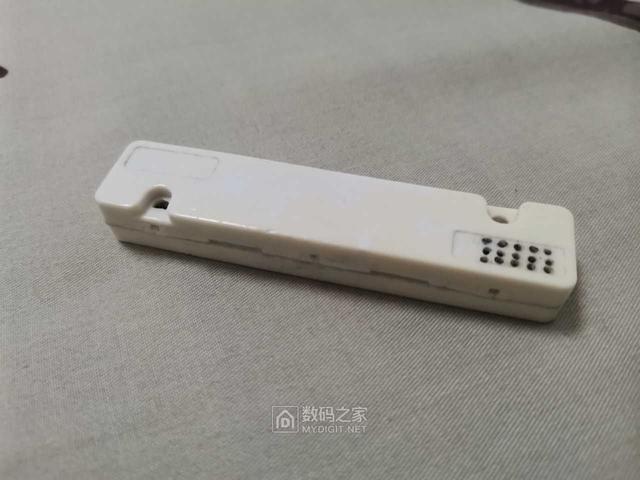

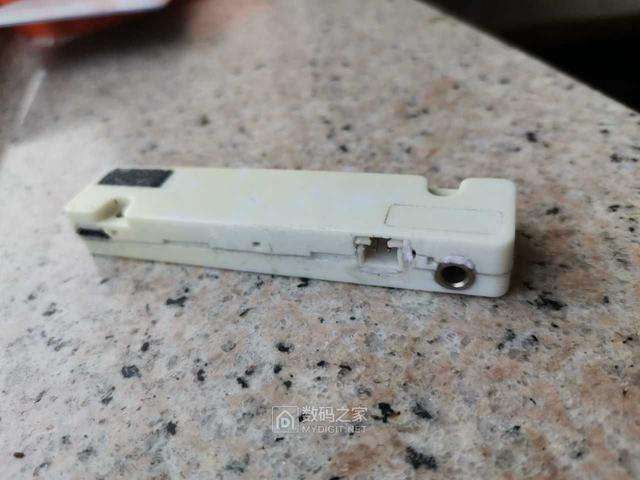

丑是丑了些....

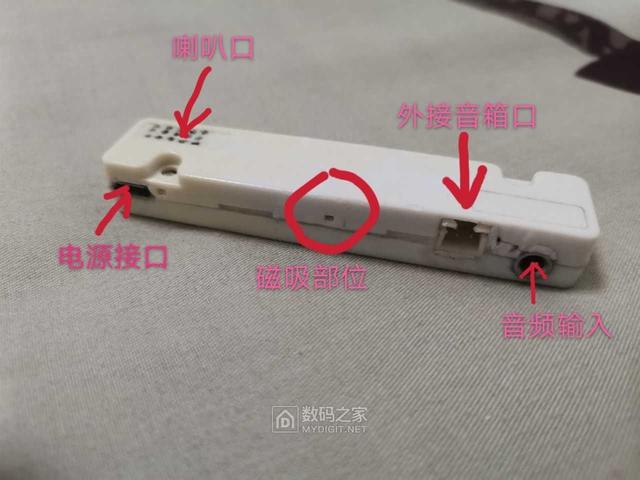

算是制作完成了！试了下，外接喇叭音质还是不错的，内置喇叭声音大了有点破音，总体来说还可以，这个DIY是成功的。

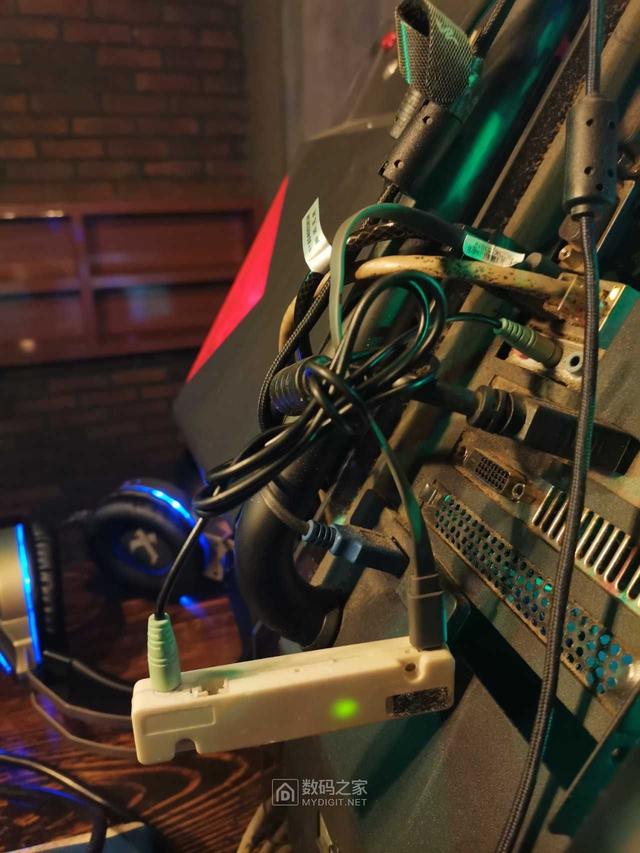

以后跑到网吧看新闻，把这小盒子插机箱后面就可以，当外放用就不用戴耳机了，当然要带一块磁铁哦！
