什么是零序电流（零序电流保护什么，运行中要注意哪些问题）

一、零序电流保护

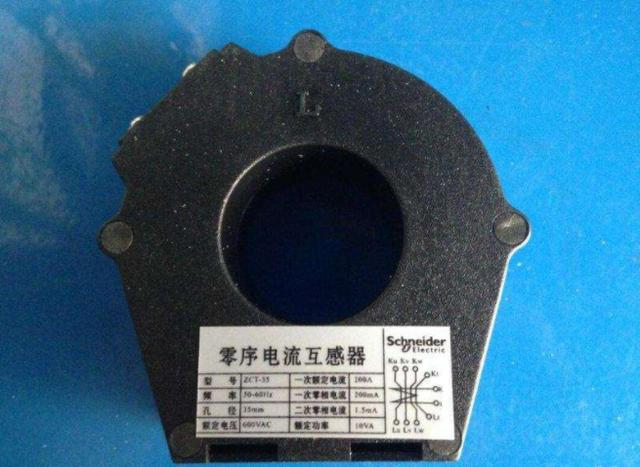

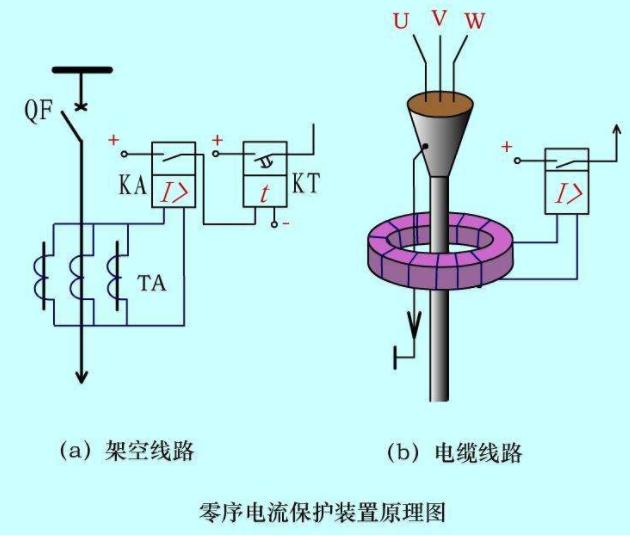

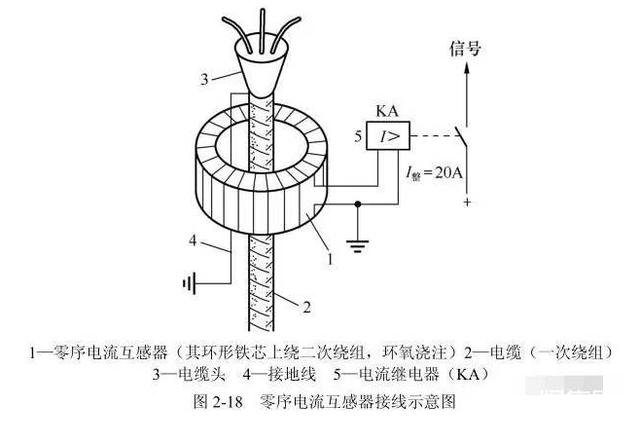

利用接地时产生的零序电流使保护动作的装置，叫零序电流保护。在电缆线路上都采用专门的零序电流互感器来实现接地保护。
[1] 零序电流保护：中性点直接接地系统发生接地短路，将产生很大的零序电流，利用零序电流分量构成保护，可以作为一种主要的接地短路保护。零序过流保护不反应三相和两相短路，在正常运行和系统发生振荡时也没有零序分量产生，所以它有较好的灵敏度。但零序过流保护受电力系统运行方式变换影响较大，灵敏度因此降低，特别是短距离线路上以及复杂的环网中，由于速动段的保护范围太小，甚至没有保护范围，致使零序电流保护各段的性能严重恶化，使保护动作时间很长，灵敏度很低。

带方向性和不带方向性的零序电流保护是简单而有效的接地保护方式,其优点是:
1、结构与工作原理简单,正确动作率高于其他复杂保护。

2、整套保护中间环节少,特别是对于近处故障,可以实现快速动作,有利于减少发展性故障。
3、在电网零序网络基本保持稳定的条件下,保护范围比较稳定。
4、保护反应零序电流的绝对值,受故障过渡电阻的影响较小。
5、保护定值不受负荷电流的影响,也基本不受其他中性点不接地电网短路故障的影响,所以保护延时段灵敏度允许整定较高。

采用三相重合闸或综合重合闸的线路,为防止在三相合闸过程中三相触头不同期或单相重合过程的非全相运行状态中又产生振荡时零序电流保护误动作,常采用两个第一段组成的四段式保护。

灵敏一段是按躲过被保护线路末端单相或两相接地短路时出现的最大零序电流整定的。其动作电流小,保护范围大,但在单相故障切除后的非全相运行状态下被闭锁。这时,如其他相再发生故障,则必须等重合闸重合以后,靠重合闸后加速跳闸。使跳闸时间长,可能引起系统相邻线路由于保护不配而越级跳闸。故增设一套不灵敏一段保护。

不灵敏一段是按躲过非全相运行又产生振荡时出现的最大零序电流整定的,其动作电流大,能躲开上述非全相情况下的零序电流,两者都是瞬时动作的在计算电力系统不平衡情况下引用了对称分量法，即任何三相不平衡的电流、电压或阻抗都可以分解成为三个平衡的相量成分即正相序（UA1、UB1、UC1）、负相序（UA2、UB2、UC2）和零相序（UA0、UB0、UC0），即有：UA=UA1+UA2+UA0。

二、零序电流保护在运行中需注意以下问题：

(1)当电流回路断线时，可能造成保护误动作。这是一般较灵敏的保护的共同弱点，需要在运行中注意防止。就断线机率而言，它比距离保护电压回路断线的机率要小得多。如果确有必要，还可以利用相邻电流互感器零序电流闭锁的方法防止这种误动作。

(2)当电力系统出现个对称运行时，也会出现零序电流，例如变压器三相参数个同所引起的不对称运行，单相重合闸过程中的两相运行，三相重合闸和手动合闸时的三相断路器不同期，母线倒闸操作时断路器与隔离开关并联过程或断路器正常环并运行情况下，由于隔离开关或断路器接触电阻三相不一致而出现零序环流，以及空投变压器时产生的不平衡励磁涌流，特别是在空投变压器所在母线有中性点接地变压器在运行中的情况下，可能出现较长时间的不平衡励磁涌流和直流分量等等，都可能使零序电流保护启动。
(3)地理位置靠近的平行线路，当其中一条线路故障时，可能引起另一条线路出现感应零序电流，造成反分向侧零序方向继电器误动作。如确有此可能时，可以改用负序方向继电器，来防止上述方向继电器误判断。

(4)由于零序方向继电器交流回路平时没有零序电流和零序电压，回路断线不易被发现；当继电器零序电压取自电压互感器开口三角侧时，也不易用较直观的模拟方法检查其方向的正确性，因此较容易因交流回路有问题而使得在电网故障时造成保护拒绝动作和误动作。
