网线水晶头接法图解：如果你想要组建局域网的话，那么网线肯定是少不了的东西，网线水晶头损坏时有发生。那么网线水晶头接法是什么呢？下面IT百科就为大家详细介绍一下网线水晶头接法图解。
网线水晶头接法详细步骤：
网线水晶头接法步骤一、工具准备

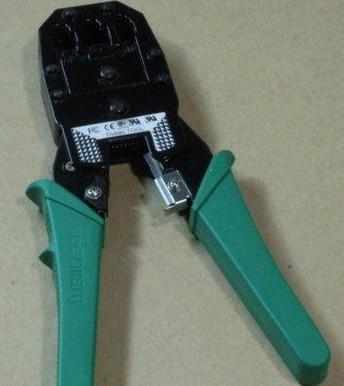

1、具有8P槽的压线钳一个。
2、五类网线，也就是现在最常用的网线若干米。

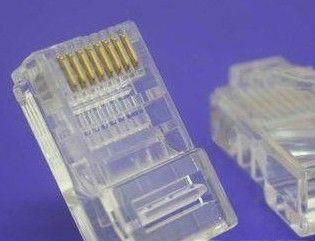

3、RJ-45插头，也就是所谓的水晶头若干。
PS：理论上水晶头只需要2个，以防万一，多备一些。
网线水晶头接法步骤二、了解网线标准线序
标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕
标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕
上网只用到1 2 3 6 1.2下传3.6上传，电话用4.5 7.8是做为电源用，有些设备要，国际标准。
网线水晶头接法步骤三、直通线和交叉线接法。
直通线：两头都是568B标准。用于连接：
PC(电脑)—————————— HUB(集线器)
PC(电脑)—————————— SWITCH(交换机)
PC(电脑)—————————— ROUTER(路由器)
HUB(集线器)———————— HUB(集线器)的级连口
SWITCH(交换机)—————— HUB(集线器)的级连口
SWITCH(交换机)—————— SWITCH(交换机)级连口
SWITCH(交换机)—————— ROUTER(路由器)
交叉线：一头是568A，另一头是568B。用来连接
PC(电脑)——————————PC(电脑)
HUB(集线器)————————HUB(集线器)
SWITCH(交换机)——————SWITCH(交换机)
ROUTER(路由器)——————ROUTER(路由器)
补充一下，配置网络设备要用反转线。
简单的说!直通线就是两端线序相同的线，用于不同设备之间互连，交叉线就是两端线序不同的线，用于同种设备之间互连。
网线水晶头接法步骤四、实际网线水晶头制作步骤：
步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

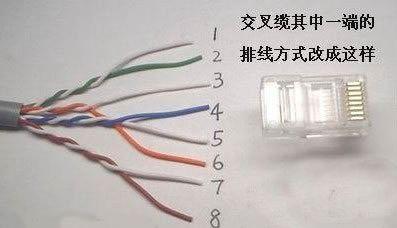

步骤2、按照上面说的标准线序把网线排列好，可能情况如下图：
步骤3、把8股线末端剪齐。

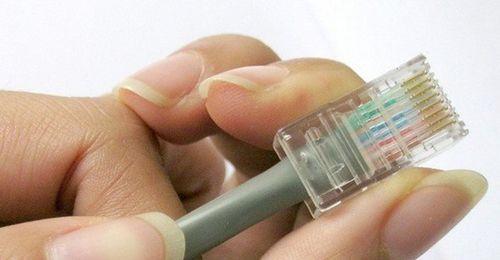

步骤4、将水晶头有塑料弹簧片的一端向下，有金属针脚的一端向上，把整齐的8股线插入水晶头，并使其紧紧的顶在顶端。
步骤5、把水晶头插入8P的槽内，用力的握紧压线钳即可!
以上就是网线水晶头接法详细步骤介绍了，希望能够帮到大家。其实网线水晶头接法就是这么简单，动动手就能完成，大家赶紧去试试吧。
