张一铎:跪求自制旋翼飞机的图纸

2020-8-11 18:28| 发布者: admin| 查看: 24| 评论: 0

摘要: 郭佳美的回答: 下面的前两张图是设计较为简单的图纸,后面两张较复杂,需要一定的技术含量。 王小京的回答: 下面的前两张图是设计较为简单的图纸,后面两张较复杂,需要一定的技术含量。 赵永芳的回答: ...

郭佳美的回答:

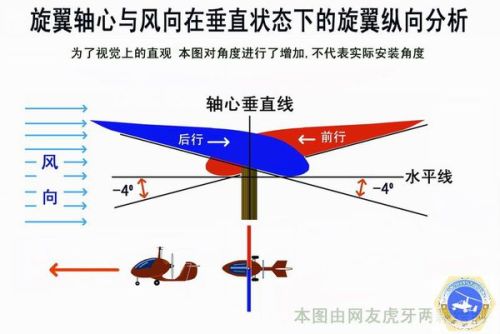

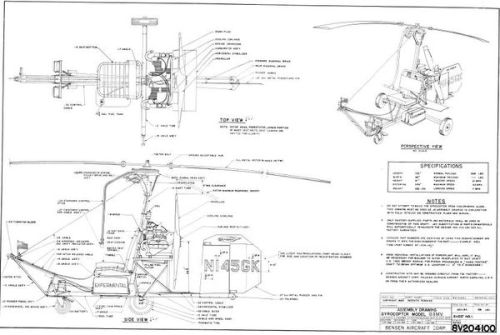

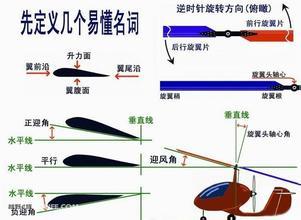

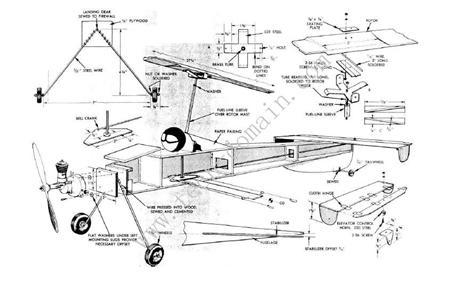

下面的前两张图是设计较为简单的图纸,后面两张较复杂,需要一定的技术含量。

王小京的回答:

下面的前两张图是设计较为简单的图纸,后面两张较复杂,需要一定的技术含量。

赵永芳的回答:

楼主是要能载人的还是航空模型的?我记得我在哪看见过,楼主告诉我一下是要哪一种的,我好告诉你

李洋的回答:

方法:   在1mm珍珠版上画出主翼的尺寸,A面为120mm*600mm、B面为150mm*600mm,肋片的间格为50mm(B面为包覆面,多出的部份等合并时再切除)。   1、在A面与B面的正面上开槽,注意不要完全切断。   2、在A面与B面的背面黏上封箱胶带,及有颜色的胶带作补强及造型。   3、将A面与B面对摺并且使用卫生筷将胶带压平。   4、利用纤维胶带将3mm碳纤棒补强在前端1/3的位置,也就是距离主翼前端40mm的地方。   5、在肋片的底部先黏上双面胶带,双面胶带要切成适当大小,不可太大。   肋片与碳纤棒接合的地方要作个切口。   6、撕开肋版底部的双面胶带并将肋版固定於主翼上。   注意:原本肋片长度为120mm,要从尾部切掉7mm。所以肋片的实际长度为113mm。   贴肋片时要从主翼前端2mm开始黏上(这是为了使翼面的弧度较为平滑),肋片与肋片的间隔距离为50mm,中央的部份多几片肋板补强。   使用投影片制作副翼连动杆的套管,并将套管黏於主翼的底部。   制作伺服机固定座。   7、於主翼的底部黏上60mm*5mm*1mm(长、宽、高)的巴尔沙木(双面双面胶)。   8、再於主翼的上方补上直径2mm,长度200mm的碳纤棒作补强。   在肋版的上端涂上速乾型保利龙胶,适量即可(也可利用环氧树脂,不过使用速乾型保利龙胶比较方便)。   将底部巴尔沙木上的双面胶撕开,准备将A面及B面结合。   主翼的A面与B面结合,注意不要「反角」,弧面要平。   切掉多馀的珍珠版,主翼尾端的厚度为3mm。   制作副翼,并作倒角。   使用尖嘴钳折出副翼的连杆,鱼眼环是使用pico伺服机的固定橡胶圈。   连杆与副翼连接的地方使用透明胶带(有黏性的那面朝外面)作接合的缓冲。   连杆上的透明胶带再涂上速乾型保利龙胶,然后再插入副翼中即可。   使用透明胶带将主翼及副翼接合,主翼与副翼接合的地方尽量不要有间隙。   装上伺服机:   制作伺服机与副翼连杆。   注意pico的鱼眼橡胶圈与连杆间会有一些间隙,而产生所谓的「虚位」问题。可以使用透明胶带在连杆上绕个几圈即可解决虚位的问题。   贴上贴纸及最后的修整。   在底板的中央部位使用投影片补强,因为这个地方是放置电池的位置。   利用双面胶带将伺服机固定於机身中并将连杆接好。   撕下机身侧板上的双面胶带,将机身的上盖板及尾翼黏上。   电子设备摆放位置。   终於完成了。

赖建波的回答:

到旋翼机论坛有祥细旋翼机图纸.配件销售等.自己百度旋翼机论坛吧
