琪萱：傅里叶级数中的幅度谱和相位谱是怎么画出来的？

西莫妮的回答：

以周期信号函数作为示范，看看傅里叶级别函数应该怎么画相位谱和幅度谱 周期函数： 最终傅里叶级数函数的单边图、双边图、相位谱、幅度谱，如下图所示： 幅度谱，也就是频谱，从构成这个波形的各个频率分量的侧面看过去，每一个频率分量都会在侧面投影成一个高度为幅值的线段，构成频谱。 相位谱，则是从频率分量的下方往上看，选择一个基准点，那么各个频率分量的波形峰值在底面的投影点就会不一样，再根据-π到π的范围就可以画出相位谱。 扩展资料： 1，三角形式傅里叶展开式 设周期信号f(t)，其周期为T，角频率为 则该信号可展开为下面三角形式的傅里叶级数: 2，复指数形式傅里叶展开式 设周期信号f(t)，其周期为T，角频率为 则该信号复指数的傅里叶级数： 三角形式的傅里叶级数物理含义明确，而指数形式的傅里叶级数数学处理方便，而且很容易与后面介绍的傅里叶变换统一起来。两种形式的傅里叶级数的关系可由下式表示：

仝冰冰的回答：

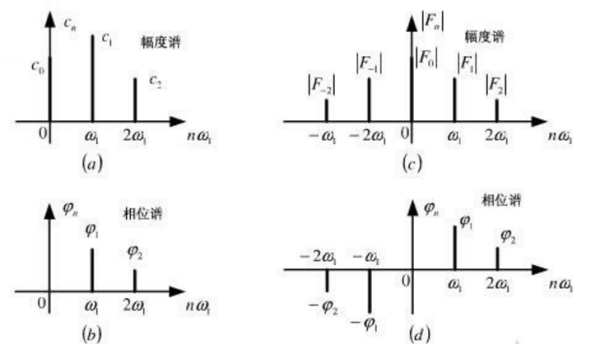

以周期信号函数作为示范，看看傅里叶级别函数应该怎么画相位谱和幅度谱 周期函数： 最终傅里叶级数函数的单边图、双边图、相位谱、幅度谱，如下图所示： 周期信号的频谱 1，为了能既方便又明白地表示一个信号在不同频率下的幅值和相位，可以采用成为频谱图的表示方法。 2，在傅里叶分析中，把各个分量的幅度|Fn|或 Cn 随着频率nω1的变化称为信号的幅度谱。 而把各个分量的相位 φn 随角频率 nω1 变化称为信号的相位谱。 幅度谱和相位谱通称为信号的频谱。 3，三角形式的傅里叶级数频率为非负的，对应的频谱一般称为单边谱；指数形式的傅里叶级数频率为整个实轴，所以称为双边谱。
