姜东的回答：可能做相关设计的小伙伴们都见过，每次不管是编辑还是绘制设计图的时候，我们打开或者是新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model)”和“布局（Layout）”，可能知道什么意思，却不太知道区别，我们可以这样区分。

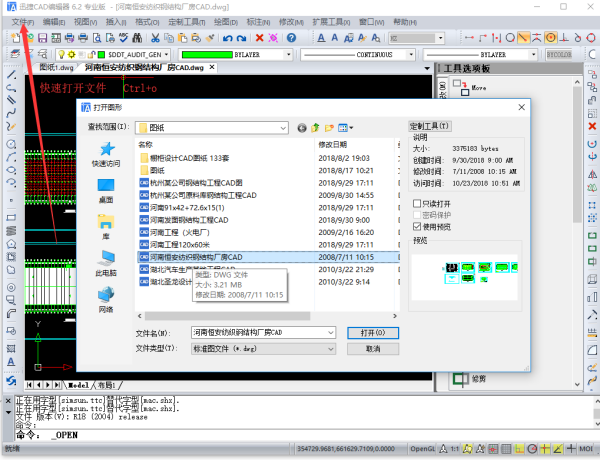

1.打开软件的操作页面之后，点击软件上方的文件——打开/新建一张CAD图纸文件，方便下一步的内容操作。
夜落花台﹌雨份飛的回答：1）先画装配图，再拆画零件图 2）先在模型空间画图，再转到布局空间去设置图框，尺寸，局部视等 3）模型 空间画图是为布局空间做准备的，上述2就是讲的如此 但是如果就用模型空间，而不用布局空间也未尝不可，很多人都是这样画图的 胡晨晨的回答：第一步：在你的电脑桌面上打开你的迅捷CAD编辑器软件，没有的话，可以在浏览器上点击迅捷CAD编辑器免费下载，不要用任何验证，直接下载安装即可。 第二步：打开软件的操作页面之后，点击软件上方的文件——打开/新建一张CAD图纸文件，方便下一步的内容操作。 第三步：通常新建一张图纸时默认的是模型空间，但也会有两个默认的布局，有些图纸如果切换到布局后保存，打开后就会直接显示布局。模型空间是我们通常绘图的环境，绘制草图可以在里面操作，进行一系列的操作编辑以及打印技巧都是可以进行操作的。 第四步：点击下面的布局，图纸就会自动的切换到布局空间，布局里面作图主要是针对出图,可以根据图纸的大小,精确地运用比例制图。 第五步：在左下角点击布局，出现布局的页面，输入“MV”命令，按回车键，然后在图纸上会一个选框设计，你可以进行创建多个视口进行操作。 由于布局好比是一个监视的窗口，所以布局上对原图形修改不会改变原图形的形状。通过给模型设置布局可以将一幅图纸中不同比例的零件放在一张纸上，更容易输出。而且打印的时候是选用布局，不用任何的捕捉定位，所以这些区别你都看懂了吗？ |

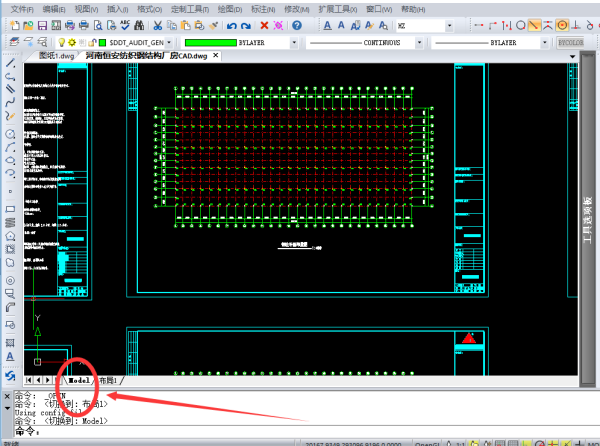

2.通常新建一张图纸时默认的是模型空间，但也会有两个默认的布局，有些图纸如果切换到布局后保存，打开后就会直接显示布局。模型空间是我们通常绘图的环境，绘制草图可以在里面操作，进行一系列的操作编辑以及打印技巧都是可以进行操作的。

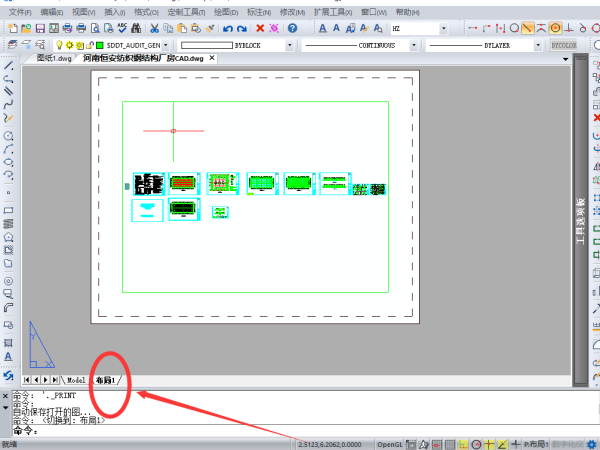

3.点击下面的布局，图纸就会自动的切换到布局空间，布局里面作图主要是针对出图,可以根据图纸的大小,精确地运用比例制图。

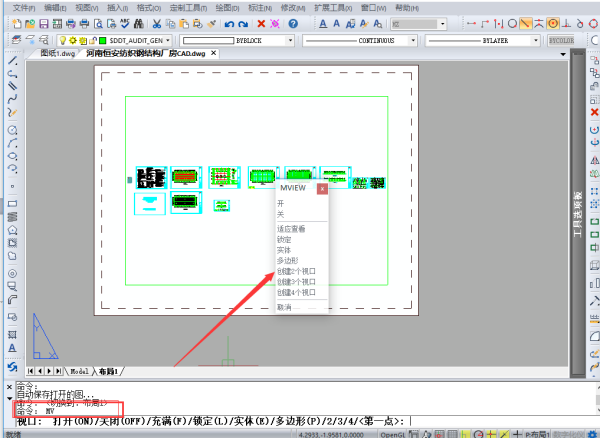

4.由于布局好比是一个监视的窗口，在左下角点击布局，出现布局的页面，输入“MV”命令，按回车键，然后在图纸上会一个选框设计，你可以进行创建多个视口进行操作。布局上对原图形修改不会改变原图形的形状。通过给模型设置布局可以将一幅图纸中不同比例的零件放在一张纸上，更容易输出。而且打印的时候是选用布局，不用任何的捕捉定位.
