家庭电路中有一种经典的电路:一灯双控电路，在家庭用电过程中，使用非常方便，例如:上下楼梯的照明灯控制，卧室进门和床头的双控灯控制等等，应用非常广泛，一灯双控电路是电工入门的基础电路，也是最实用的电路，今天我们就详细系统的来看一下:一灯双控电路的动作原理图，端子接线图，实物接线以及过程分析:
?一，一灯双控动作原理图:?

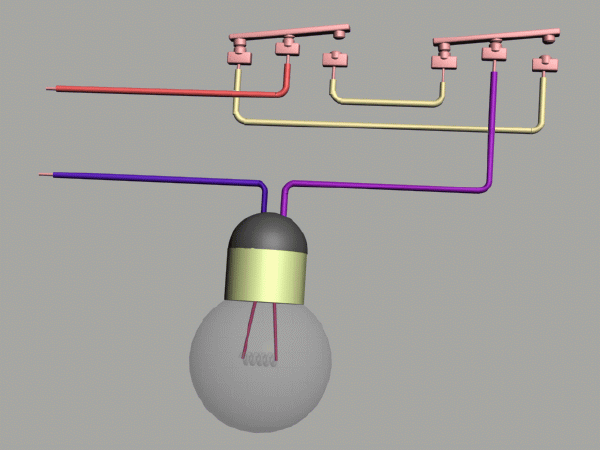

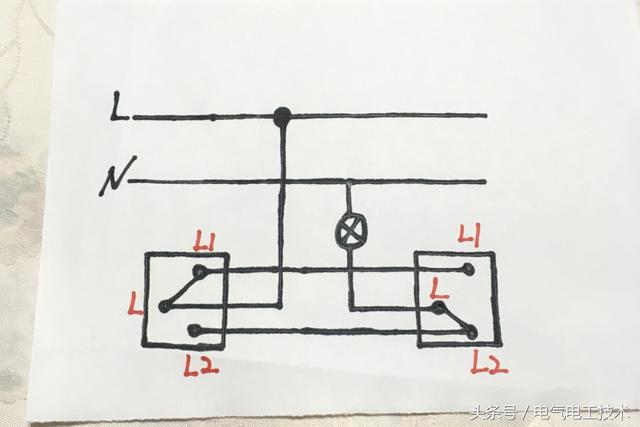

动作原理图解释:左侧L打至L2接通电路，打至L1断开电路，同样的右侧L打至L1位置接通电路，打至L2位置断开电路，任何一个单联双控开关都可以单独控制指示灯的亮和灭。 ??二，一灯双控端子接线图:

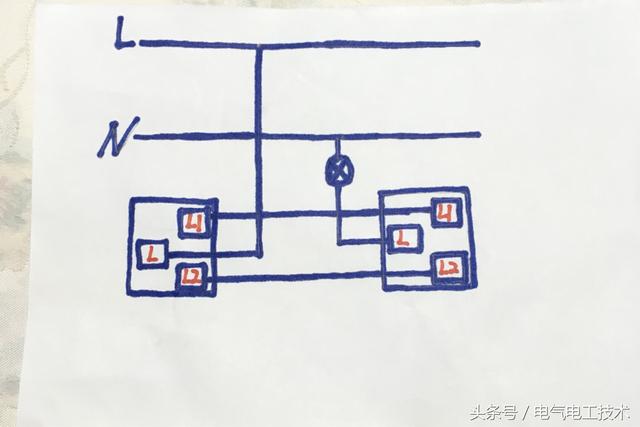

接线图解释:单联双控开关:L1接L1，L2接L2，其中一个单联双控开关L接火线进线，另一个单联双控开关L接指示灯，零线N直接接指示灯就可以了。 ?三，一灯双控中，两个单联双控开关跳线图:

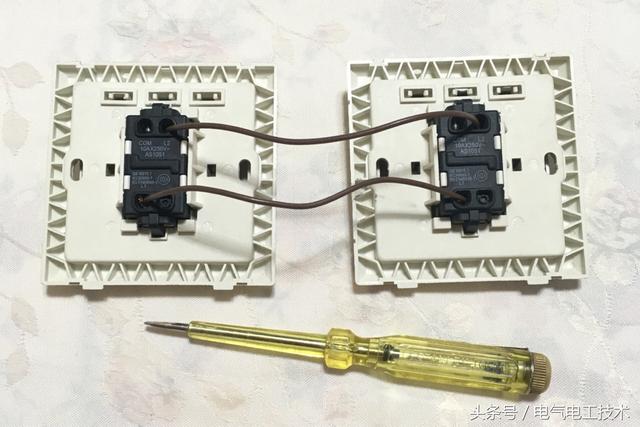

两个单联双控开关的L1接L1，L2接L2，跳通就可以了。 ?四，一灯双控实物接线图:

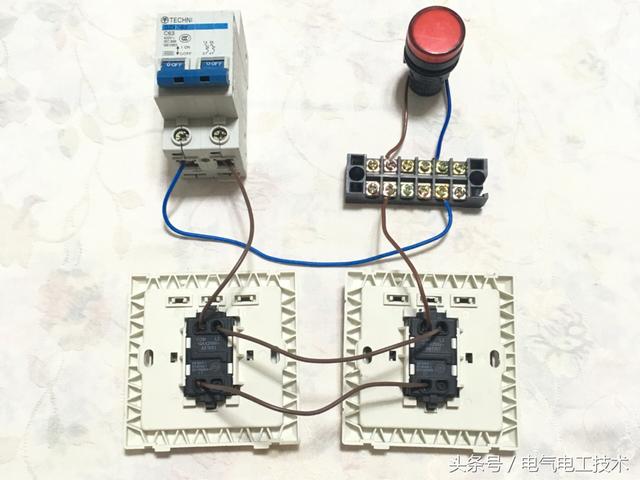

实物接线解释:红色为火线，蓝色为零线，开关控火不控零。 ?五，一灯双控通电实物图:

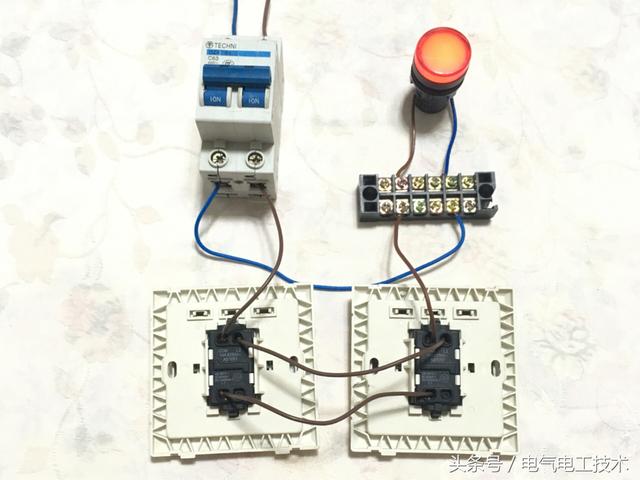

任何一个单联双控开关都可以控制指示灯的亮和灭，这个就是一灯双控的实物动作图。
?总结:一灯双控电路至少有三种接线方法，这种接线是最正统最正确没有安全隐患的方法，其余的两种接线方法，我们后期会更新，如果您有更好的接线或者补充，可以在下方评论区留言，电气电工知识，一起交流，互相学习！ |
